複数チャネル波形設定サンプル [MultiChannelWave]

外観



概略

C-WaveformGeneratorを起動させるクライアントアプリケーションのサンプルです。
C-WaveformGenerator SDKの使い方を学ぶ際は、まずは、このサンプルを参照することをおすすめします。

このサンプルプログラムは、C-WaveformGeneratorの起動させ、単チャネルおよび複数チャネルの波形出力を開始・停止することが行えます。
また、波形出力が停止した状態で、デバイス設定やチャネル設定も行えます。

あらかじめ、Windows OS上にサポートデバイスを組み込む必要があります。
サポートデバイスが手元にない場合は、"AIO Demo Device "を、Windows OS上に登録することで、C-WaveformGeneratorの動作を確認できます。
"AIO Demo Device "の組み込み方法は、API-AIO(WDM)ヘルプの”ホーム > ドライバ環境構築 > デバイスドライバのインストール > DEMO DEVICE”を参照ください。

C-WaverformGeneratorの設定ファイルを利用する場合は、「Fileサンプル」を参照することをおすすめします。

サンプル仕様



プログラム名

MultiChannelWave.py

関連ファイル名

ChannelSetting.py
CommonFunction.py
DeviceSetting.py
cgen_api.py



使用手順

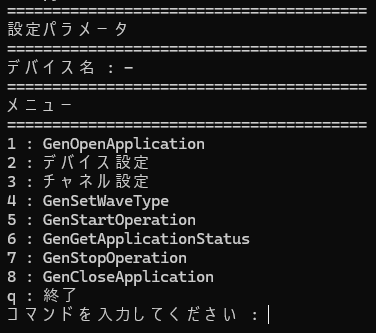

１．希望するプログラム名を指定し、プログラム実行させると、上記のような外観のCUI(Character User Interface)メニュー が表示されます。
　　ソフトウェアのバージョンによっては外観が異なることがあります。

プログラム実行例：　py MultiChannelWave.py

２．初期化処理

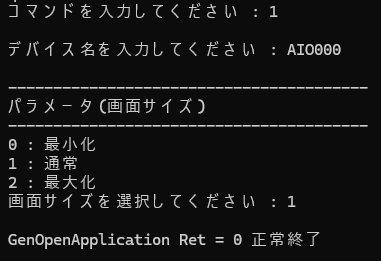

　・CUIメニューから、[1 : GenOpenApplication]をコマンド選択すると、デバイス名を指定することができます。　
　　デバイス名を指定すると、パラメータ（画面サイズ）CUIメニューが表示されます。
　　パラメータ（画面サイズ）CUIメニューから、C-WaveformGeneratorの起動サイズを、画面サイズで指定します。（最小化、通常、最大化）

　　画面サイズを指定すると、GenOpenApplicationが実行され、CUIメニューが再度表示されます。
　　

　・GenOpenApplicationコマンドが正常終了すると、C-WaveformGeneratorが起動します。
　　C-WaveformGeneratorが起動しない場合は、正常にC-WaveformGeneratorがインストールされていない可能性があります。
　　アプリケーションのアンインストールを行った後、再度インストールを行ってください。

３．デバイス設定

　・CUIメニューから、[2 : デバイス設定]をコマンド選択すると、（トップ > デバイス設定）メニューが表示されます。
　　デバイス情報設定や、発信情報設定が行えます。
　　各設定項目の詳細は、C-WaveformGeneratorの操作パネル内のデバイス設定を参照ください。
　　

　・サンプルプログラムの動作を確認するだけであれば、デバイス設定を変更する必要はありません。
　　[c : Cancel]をコマンド選択すると、各項目の変更内容反映されず、CUIメニューが再度表示されます。

４．チャネル設定

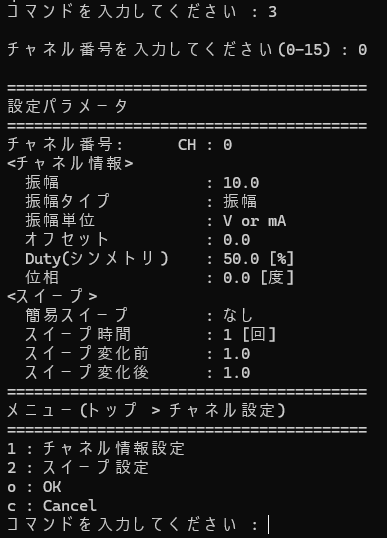

　・CUIメニューから、[3 : チャネル設定]をコマンド選択し、チャネル番号を指定すると、（トップ > チャネル設定）メニューが表示されます。
　　対象チャネル番号から出力される波形のチャネル情報設定や、スイープ設定が行えます。
　　各設定項目の詳細は、C-WaveformGeneratorの操作パネル内のチャネル設定を参照ください。
　　

　・サンプルプログラムの動作を確認するだけであれば、デバイス設定を変更する必要はありません。
　　[c : Cancel]をコマンド選択すると、各項目の変更内容反映されず、CUIメニューが再度表示されます。

　・一度に全チャネルの出力波形を変更できません。
　　複数チャネルからの出力波形を変更する場合は、１チャネルずつ[チャネル設定]を行ってください。

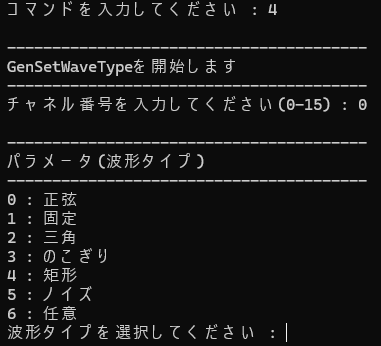

　・CUIメニューから、[4 : GenSetWaveType]をコマンド選択し、チャネル番号を指定すると、（波形タイプ）メニューが表示されます。
　　対象チャネル番号から出力される波形タイプを指定できます。
　　波形タイプを指定すると、C-WaveformGeneratorへ波形タイプが反映され、CUIメニューが再度表示されます。
　　

５．動作

　・CUIメニューから、[5 : GenStartOperation]をコマンド選択すると、指定デバイスから波形出力が開始します。
　　

　・CUIメニューから、[7 : GenStopOperation]をコマンド選択すると、指定デバイスからの波形出力が停止します。
　　C-WaveformGeneratorの画面サイズを「通常」にすると、[GenStartOperation]/[GenStopOperation]の指示に呼応して、C-WaveformGenerator上の描画も更新されます。
　　C-WaveformGeneratorの描画に関しては、C-WaveformGeneratorの画面構成を参照ください。
　　

　・CUIメニューから、[6 : GenGetApplicationStatus]をコマンド選択すると、指定デバイスのステータスを確認できます。
　　C-WaveformGeneratorの画面サイズが「最小化」になっていても、C-WaveformGeneratorの動作状態を確認することができます。
　　

６．終了処理

　・CUIメニューから、[8 : GenCloseApplication]をコマンド選択すると、C-WaveformGenerator本体がプログラム終了します。
　　他のクライアントアプリケーションから、OpenApplication関数を実行することができます。
　　

　・C-WaveformGeneratorから波形出力を行う場合は、再度、[1 : GenOpenApplication]をコマンド選択してください。

７．閉じる

　・CUIメニューから、[q : 終了]をコマンド選択すると、クライアントアプリケーションが終了します。
