DIO-0404LY-WQ

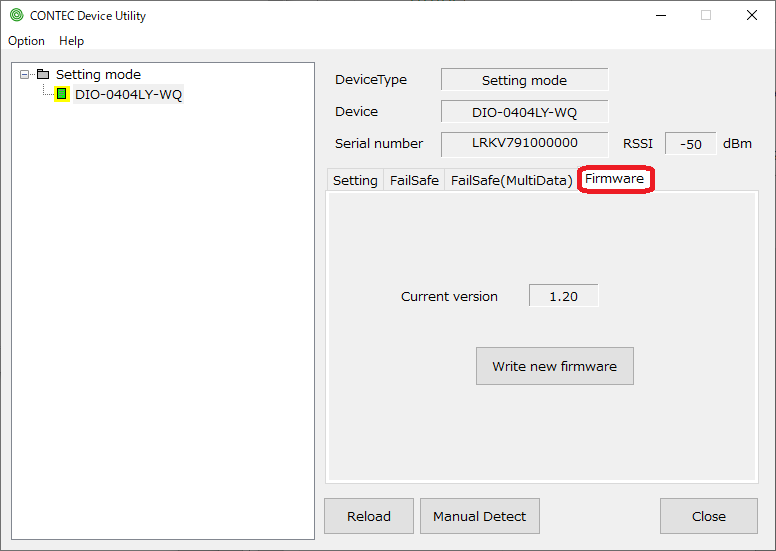

Device Type

デバイスのタイプを表示します

Device

製品型式を表示します

Serial number

製品のシリアル番号を表示します

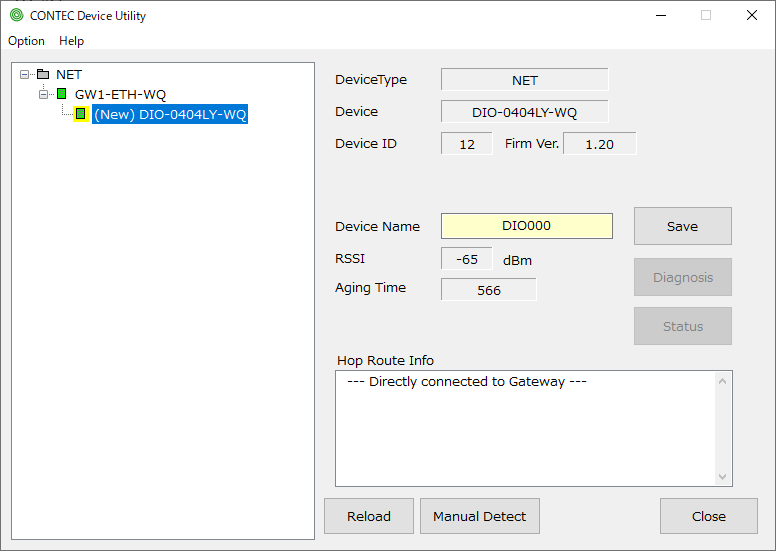

RSSI

親機 GW1-ETH-WQ との間の電波強度を表示します
子機同士がP2Pモードで接続している場合でも、USB接続すれば、P2P間の電波強度が表示されます

電波強度の目安は-70dB以上です。

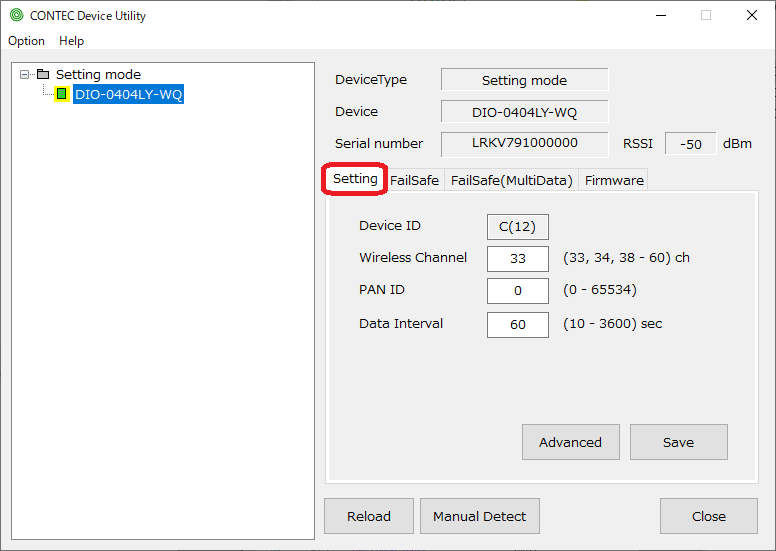

「Setting」タブ

Device ID

1台の GW1-ETH-WQ で子機を複数使用する場合、デバイスIDが重複しないように設定する必要があります。

[製品本体のロータリースイッチが F 以外の場合]
　ロータリースイッチの値が表示されます。この画面での変更はできません。

[製品本体のロータリースイッチが F の場合]
　この画面でデバイスIDを設定します。
　設定可能範囲：　0～127

Wireless Channel

920MHz帯通信の使用チャンネルを設定します。
　設定可能範囲：　33, 34, 38～60

PAN ID

920MHz帯通信の使用PAN IDを設定します。
　設定可能範囲：　0～65534
Device Modeを「CONPROSYS mode」に設定する場合、PAN IDは 0 固定になります。

Data Interval

本デバイスのデジタル入力値を自身の親機であるGW1-ETH-WQ へ送信する時間間隔を設定します。
　設定可能範囲：　10～3600（秒）

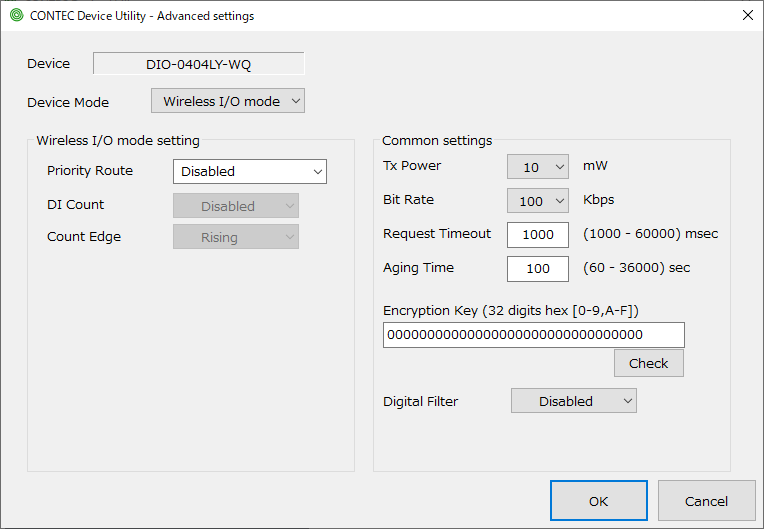

「Advanced」ダイアログ

以下の3つのモードから選択を行います。

・Wireless I/O mode
　標準的なモードです。
　本デバイスをAPI-DIO(WDM)ドライバで使用する場合はこのモードを選択します。

・CONPROSYS mode
　本デバイスを当社製品CONPROSYSシリーズの子機として使用する場合に選択します。
　親機となる製品のMACアドレスを設定する必要があります。

・Peer-to-Peer mode
　親機を使用せず、本製品2台を対として使用する場合に選択します。
　対となるデバイスのDevice IDを設定する必要があります。

Device Mode下部の設定項目は、選択しているモードによって変化します。

Tx Power

送信出力を設定します。
通常は初期値の 20(mW) で使用します。

Bit Rate

ビットレート（通信速度）を設定します。
通常は初期値の 100(Kbps) で使用します。

Request Timeout

親機と子機間の通信タイムアウト時間を設定します。

初期値は 3000 です。
設定可能範囲：　1000～60000（ミリ秒）

Aging Time

親機と子機間の接続維持時間を設定します。

初期値は 600 です。
通常は初期値で使用しますが、Data Interval設定を変更している場合、Data Interval設定の10倍程度の値に変更することを推奨します。

またこの設定を変更する場合、親機の設定も同じ値にすることを推奨します。
設定可能範囲：　60～36000（秒）

Encryption Key

親機と子機間の通信で使用する暗号化キーを設定します。

32桁の16進数で指定し、初期値はすべて 0 です。
親機と子機が通信するには、Encryption Keyに同じ値が設定されている必要があります。

Digital Filter

本デバイスの電源投入時のデジタルフィルタ値を設定します。

初期値は Disabled（無効）です。
本デバイスをAPI-DIO(WDM)ドライバで使用する場合、本設定とは別に、API関数でも随時デジタルフィルタの設定が可能です。

Priority Route

Priority Routeは、WIOモードの場合に設定することができます。

親機に対してデータを送信する際の通信経路（ホップ先）を指定することができます。

本製品はマルチホップ通信に対応しており、通信経路を自動で選択して通信を行います。
通信エラーが発生すると、通信経路を自動で切り替えます。

サブギガ・ワイヤレスI/Oの接続台数が増えると、電波干渉が起きやすく通信エラーも増えます。

結果、通信経路の切り替えが頻発し、ワイヤレス通信が安定しなくなることがあります。Priority Routeを指定することで、通信経路の切替を抑制しワイヤレス通信を安定させることができます。

指定した通信経路に対して何らかの理由でデータを送信できない場合は、別の経路に切り替えて通信を行います。

・Disable：優先する通信経路（ホップ先）を指定しません。（工場出荷時）
　　　通信経路を自動で選択します。

・Gateway：優先する通信経路（ホップ先）に親機を指定します。
　　　親機と直接ワイヤレス通信できる場合に、親機を指定することで通信が安定します。

　　　通信時に、優先経路がなければDisableと同じになります。

・ID: 0 – 127：優先する通信経路（ホップ先）に中継する子機のIDを指定します。

　　　指定されたIDの子機が中継機の役割を行います。中継機を明確に指定することで通信が安定します。

　　　通信時に、優先経路がなければDisableと同じになります。

DI Count

デバイスの起動時からデジタル入力のカウンタ機能を開始させる場合にEnabledを選択します。

本設定とは別に、起動後にAPI関数を実行することで開始、停止させることも可能です。

Count Edge

デジタル入力のカウントを行う方向を選択します。

・Risingを選択した場合、デジタル入力信号の立ち上がり(0->1)をカウントします。
・Fallingを選択した場合、デジタル入力信号の立ち下がり(1->0)をカウントします。
・Bothを選択した場合、立ち上がり(0->1)と立ち下がり(1->0)の両方をカウントします。

Master MAC Address

親機として使用するCONPROSYSシリーズ製品のMACアドレスを指定します。

Hop MAC Address

他の子機の通信を中継する場合に、中継する子機のMACアドレスを登録します。

最大100台まで設定が可能です。
ADDボタンをクリックすると入力欄が表示されますので、MACアドレスを指定してください。

登録済みのMACアドレスを削除する場合は、選択後にDELボタンをクリックしてください。

Pair Device ID

本デバイスと対となるデバイスのDevice IDを設定します。

「FailSafe」タブ

Event Trigger - Linkdown

LANケーブルが断線した場合など、リンクダウン状態になった場合にフェイルセーフを発動させるときに選択します。

Event Trigger - No Access

ここで設定した時間アクセスが無かったときにフェイルセーフを発動させる場合に選択します。
　設定可能範囲：　1～3600（秒）

Start wait time

電源投入後、フェイルセーフ機能を無効にする時間を設定します。

ここで設定した時間が経過後に、フェイルセーフ機能が有効になります。
　設定可能範囲：　0～3600（秒）

FailSafe OutBit (Hex)

フェイルセーフ機能で出力を行う出力端子を指定します。

16進数で指定し、ビットが1の出力端子から出力を行います。
　設定可能範囲：　0～F

　設定例：　出力端子0,1,2,3を使用する場合、Fを指定します

Output Data (Hex)

フェイルセーフ機能で出力する出力データを指定します。

16進数で指定し、FailSafe OutBit で1が指定されている出力端子から0または1の出力を行います。
　設定可能範囲：　0～F

　設定例：　出力端子0,1,2,3の出力を「0,1,0,1」にする場合、Aを指定します

Output Multi Data

フェイルセーフ発動時に複数のデータを連続出力したい場合にチェックを入れます。

チェックを入れると「FailSafe(MultiData)」タブが現れますので、続けてそちらで設定を行ってください。

「FailSafe(MultiData)」タブ

Output Data (Hex) 1～8

フェイルセーフ機能で出力する出力データを最大8つ設定できます。
設定方法は上記「Output Data (Hex)」と同じです。

Hold Time (*100msec) 1～8

データの出力時間を100ミリ秒単位で設定します。

この時間経過後、次のデータを出力します。
　設定可能範囲：　1～600（*100ミリ秒）

patterns

出力するデータ数を指定します。

Repeat

patternsで指定したデータ数を出力後、Output Dataの1から再度出力を繰り返すかどうかを設定します。

繰り返しを行わない場合、「1 time」を選択します。
無限に繰り返す場合には、「Infinite」を選択します。
一定回数繰り返すことも可能で、設定範囲は2～255回です。
