デバイス名の設定と確認（モジュール式USB I/Oユニット）

以下、当社製モジュール式USB I/Oユニットのデバイス名の設定と確認方法です。
USB I/Oユニットには、CONPROSYS nanoのI/Oモジュールを装着し使います。

その他デバイスのデバイス名の設定や確認は、表示画面が異なりますので、ご注意願います。

デバイス名の設定と確認

インストールしたデバイスは、CONTEC Devicesツリー下に登録されています。

２．CONTEC Devicesツリーを開き、[IOC CC-USB271-CPSN4]を選択して、マウスの右ボタンをクリックします。

プルダウンメニューから[プロパティ(R)]をクリックします。

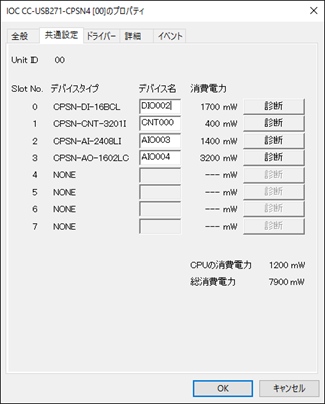

３．デバイスのプロパティ画面が表示されます。

デバイス名の設定は、[共通設定]タブで行います。
[共通設定]タブの設定には、管理者(Administrator)権限が必要です。

[共通設定]タブ内の[デバイスタイプ]列には、接続されているCONPROSYS nanoのI/Oモジュールの型式が表示されます。

最初に表示されているデバイス名は、初期値（デフォルト値）です。
必要に応じてデバイス名を変更し、[OK]をクリックしてください。

※ デバイス名は、複数のデバイス間で重複しないように決定してください。
※ Unit IDには、設定スイッチの値が表示されます。

ここで指定したデバイス名は、プログラミング時に必要になります。
プログラムからのアクセス例を、以下に示します。

デバイス構成例

プログラムからのアクセス方法

カプラユニット：CC-USB271-CPSN4 x 1台

I/Oモジュール： CPSN-DO-08BL x 2台

各々のCPSN-DO-08BLに、異なるデバイス名"DIOxxxx"を割り振ります。（例：１台目"DIO000"、２台目"DIO001"）
このデバイス名を使って、DioInit() および DioOutByte()を使ってデータを出力をします。

CPSN-DO-08BLは、デジタル出力機能が１ポートのみ搭載されているデバイスです。
このため、DioOutByte()の第２引数の PortNoは、常に０となります。

　１台目CPSN-DO-08BL : DIO000、PortNo=0
　２台目CPSN-DO-08BL : DIO001、PortNo=0

カプラユニット：CC-USB271-CPSN4 x 1台

I/Oモジュール：CPSN-DI-16BCL x 2台

各々のCPSN-DI-16BCLに、異なるデバイス名"DIOxxxx"を割り振ります。（例：１台目"DIO000"、２台目"DIO001"）
このデバイス名を使って、DioInit() および DioInpByte()を使ってデータを読み込みをします。

CPSN-DI-16BCLは、デジタル入力機能が２ポート搭載されているデバイスです。
このため、DioInpByte()の第２引数の PortNoは、0 もしくは、1を指定します。

　１台目CPSN-DI-16BCL : DIO000、PortNo=0（または、1）
　２台目CPSN-DI-16BCL : DIO001、PortNo=0（または、1）
