冷接点補償機能とは

IEC 60584-1/JIS C1602では、TC＝0℃時の熱電対特性が規定されています。
しかしながら、センサ入力デバイスを0℃に冷却してシステム運用することは現実的でありません。

このため、センサ入力デバイスに搭載した「冷接点センサ」でTCの温度を測定します。
熱電対からの熱起電力(VOUT)に対して TCを考慮して温度補正を行い、測定箇所の温度(TH)を算出します。

当社では、この方法を冷接点補償機能と呼んでいます。

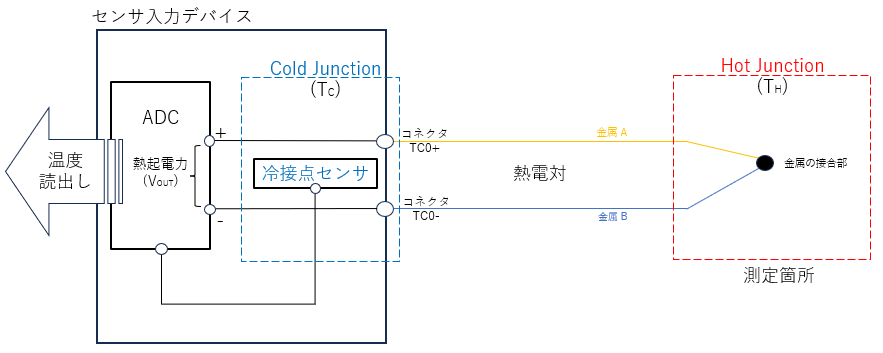

下図が、冷接点補償機能の概略です。
