パターン自動生成

基本的なデータパターンを指定したチャネルのデータとして生成します。

■ クロックパターン生成

設定ダイアログで、次の項目を設定して波形を生成します。
・適用チャネル
・開始データ 0 or 1
・0 のクロック数
・1 のクロック数
・生成するパルス数(0 を指定すると最終データまで指定されたパターンを生成します)

【ダイアログ表示方法】

■ 任意連続パターン生成

設定ダイアログで、次の項目を設定して波形を生成します。
この機能を使用するには、あらかじめ基本となるデータパターンを選択しておきます。
・適用チャネル
・生成するパターン数(0 を指定すると最終データまで指定されたパターンを生成します)

【ダイアログ表示方法】

■ オフセット設定

設定ダイアログで、次の項目を設定してオフセットを設定します。
・適用チャネル
・データ 0 or 1

【ダイアログ表示方法】

■ 生成データパターンの活用

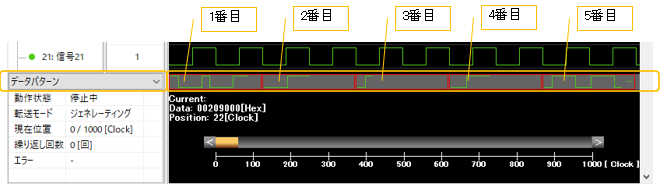

生成したデータパターンの 1 周期分が作業用グラフへ自動的に格納されます。(最大 5)

最大数のデータパターンが格納されている状態で新しいデータパターンが作成されると1 番目のデータパターンが破棄され、5 番目のデータパターンとして格納されます。

データパターンが長く完全に表示できない場合は、右側に詳細ボタン（...）が表示されます。
完全なデータパターンを表示するには、[詳細]ボタンをクリックします。

さらに、1 つのデータパターンを右クリックして削除することもできます。
