バス化

バス化を行うことでグループごとの信号として表示することができます。

バス化を行うには、
1. バス化を行うチャネルをそれぞれ選択(Ctrl キー + マウス右クリック)します。
2. 右クリックメニューから「バス化」を選択します。
(一つのバスに含めることができる信号は最大 8 となります。)

バス化すると、ルートノードにバス信号名が表示され、
ノードを開くとグループを構成する各チャネルが表示されます。
・バス化されているルートノードに対応するグラフは、16 進表記となります。
・子ノード及び、バス化されていないチャネルに対応するグラフは 2 進数表記となります。

バス信号名の左側にある「-」をクリックすると、子ノードを非表示に変更します。

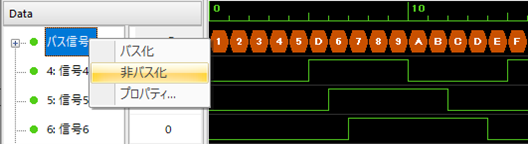

バス信号名を右クリックし、非バス化をクリックすると、バス化を解除します。
