共通操作

■　検索データタイプ(方向)

検索するデータに「横軸/クロック軸方向に１チャネル分の任意の長さのデータパターン」を使用する場合は「検索データタイプ(方向)」で「横軸/クロック軸」を選択します。

「縦軸/チャネル軸方向の任意の長さのデータパターン(１クロック幅)」を使用する場合は「検索データタイプ(方向)」で「縦軸/チャネル軸(グラフ表示順)」を選択します。

■　検索データ事前選択

ダイアログを開く前に検索するデータパターンを選択しておくと検索ダイアログの検索データに選択しているデータが設定されます。

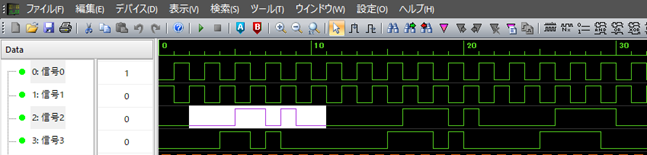

【横軸/クロック軸方向データ選択例】

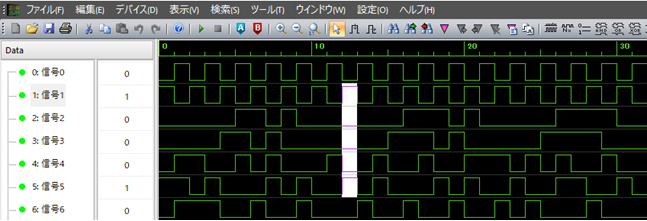

【縦軸/チャネル軸(グラフ表示順)データ選択例】

■　検索データ基数

検索データの基数を「基数」にて、2進数または、16進数から選択します。
選択した基数に従って、検索データを入力してください。

■　検索データ実行

「前方検索」をクリックすると指定した条件で「横軸/クロック軸」の前方へ検索を行います。
「後方検索」をクリックすると指定した条件で「横軸/クロック軸」の後方へ検索を行います。

一致データが見つかるとグラフウィンドウ上で該当データが選択されます。

一度検索を実行すると同じ条件で前後のデータを検索できます。

【前方検索】

【後方検索】
