ルート
操作
メニュー
「ツール(T)」－「論理演算」－「論理積(AND)」
ツールバー
信号名ツリーから選択したチャネルに対して論理演算を行います。
対象のチャネルを信号名ウィンドウから選択し、実施したい演算を以下から選択します。
【論理積(AND)】
ルート |
操作 |
メニュー |
「ツール(T)」－「論理演算」－「論理積(AND)」 |
ツールバー |
|
【論理和(OR)】
ルート |
操作 |
メニュー |
「ツール(T)」－「論理演算」－「論理和(OR)」 |
ツールバー |
|
【排他的論理和(XOR)】
ルート |
操作 |
メニュー |
「ツール(T)」－「論理演算」－「排他的論理和(XOR)」 |
ツールバー |
|
【否定(NOT)】
ルート |
操作 |
メニュー |
「ツール(T)」－「論理演算」－「否定(NOT)」 |
ツールバー |
|

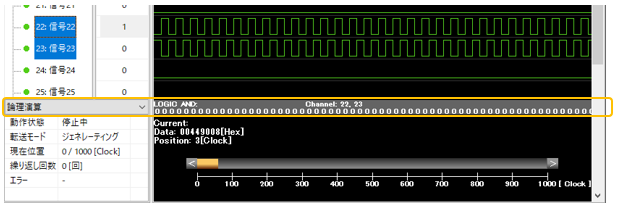

演算結果は、作業用グラフの演算結果の項目に表示されます
