以下の操作例は、C-LOGGERのロギングデータが、ローカルストレージに1つ保存されていることを前提としています。
ロギングデータをファイルへ保存する方法については、[基本操作]
- [データをファイルへの保存]トピックを参照ください。
ロギングデータ名:収集データ1.clb

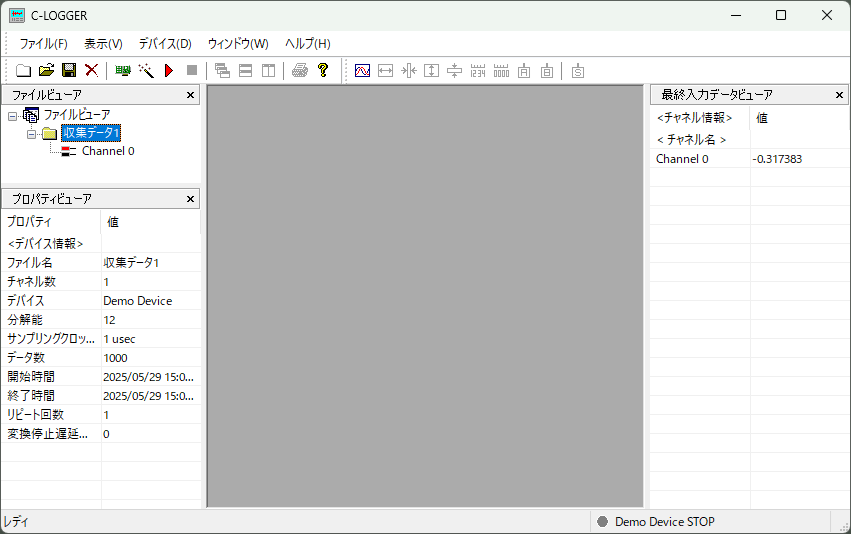

1.ファイルビューアで、ファイルを選択します。
以下、"収集データ1"を選択した画面例です。

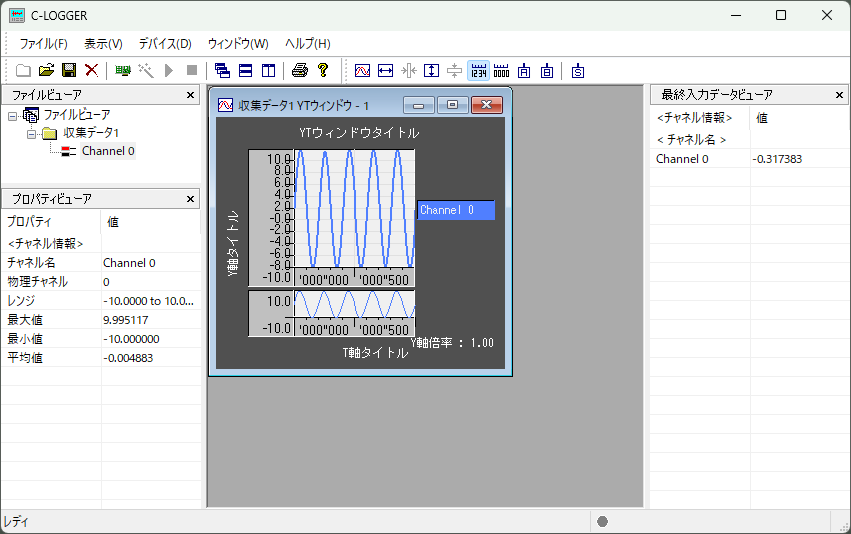

2.YTウィンドウ起動コマンドを実行すると、以下のように YTウィンドウが表示されます。
以下、"収集データ1"ファイルの内容を、「YTウィンドウ -1」にグラフ表示させた画面例です。

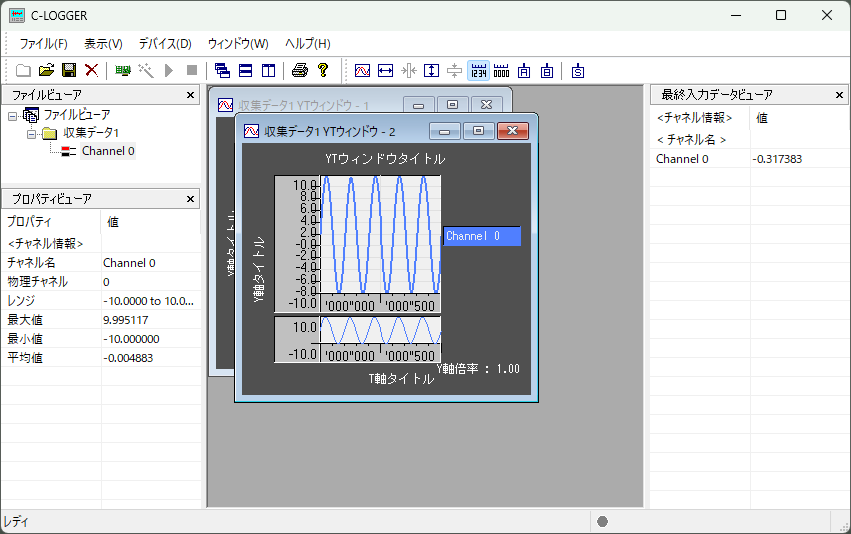

3.ファイルビューアで同じファイルを選択し、再度、YTウィンドウ起動コマンドを実行すれば、複数のYTウィンドウが起動します。
以下、"収集データ1"ファイルの内容を、「YTウィンドウ -1」、および、「YTウィンドウ-2」にグラフ表示させた画面例です。
