カーソル使用時


YTウィンドウでカーソルを使用している状態で、ファイルビューア内でチャネルアイコンが選択されている場合、
プロパティビューアには<チャネル情報>に加え、<カーソル情報>も追加表示されます。

使用しているカーソルの組み合わせによって、<カーソル情報>の表示が変化します。
以下に、いくつかの組み合わせ例を示します。

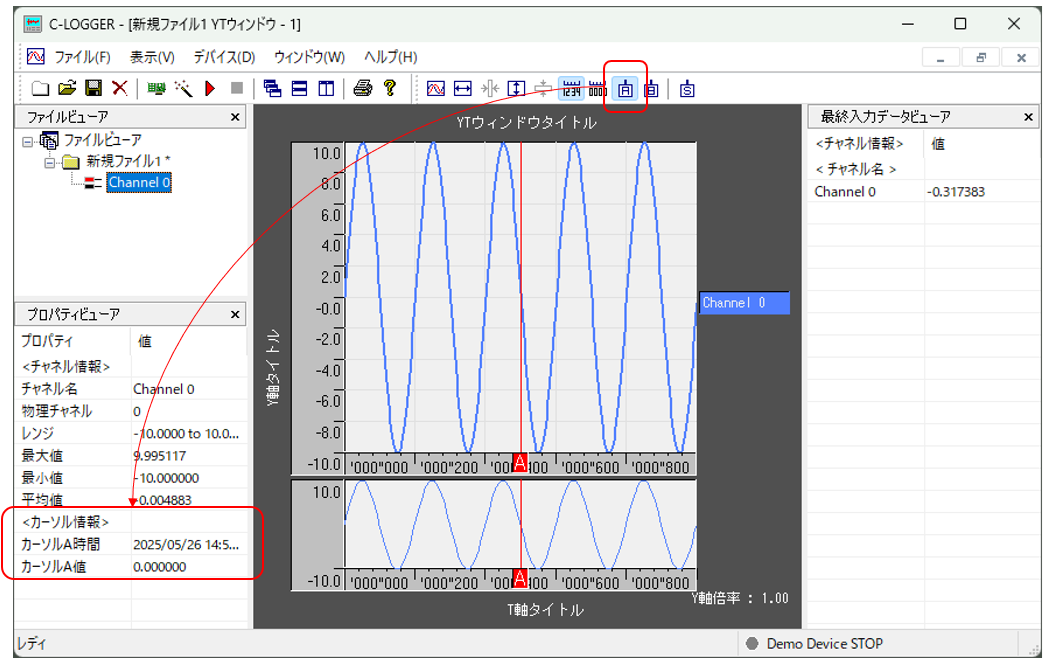

例1)カーソルAのみを使用

詳細

プロパティ

説明

カーソルA時間

カーソルA位置の時間が表示されます。
年/月/日 時:分:秒’ミリ秒”マイクロ秒

カーソルA値

カーソルA位置のデータが表示されます。

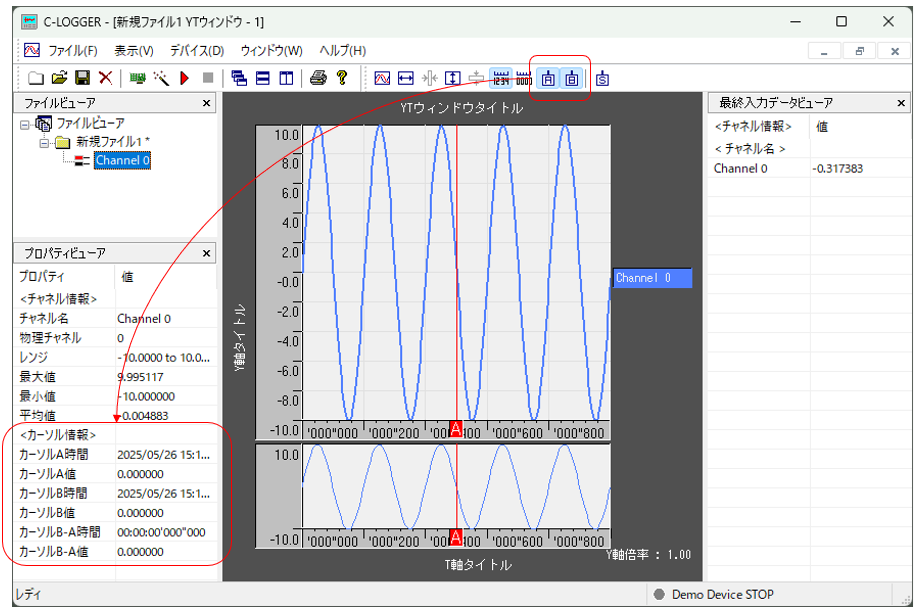

例2)カーソルA、および、カーソルBを使用

詳細

プロパティ

説明

カーソルA時間

カーソルA位置の時間が表示されます。
年/月/日 時:分:秒’ミリ秒”マイクロ秒

カーソルA値

カーソルA位置のデータが表示されます。

カーソルB時間

カーソルB位置の時間が表示されます。
年/月/日 時:分:秒’ミリ秒”マイクロ秒

カーソルB値

カーソルB位置のデータが表示されます。

カーソルB-A時間

カーソルAB間の差分時間が表示されます。
時:分:秒’ミリ秒”マイクロ秒

カーソルB-A値

カーソルAB間のデータ差分値が表示されます。

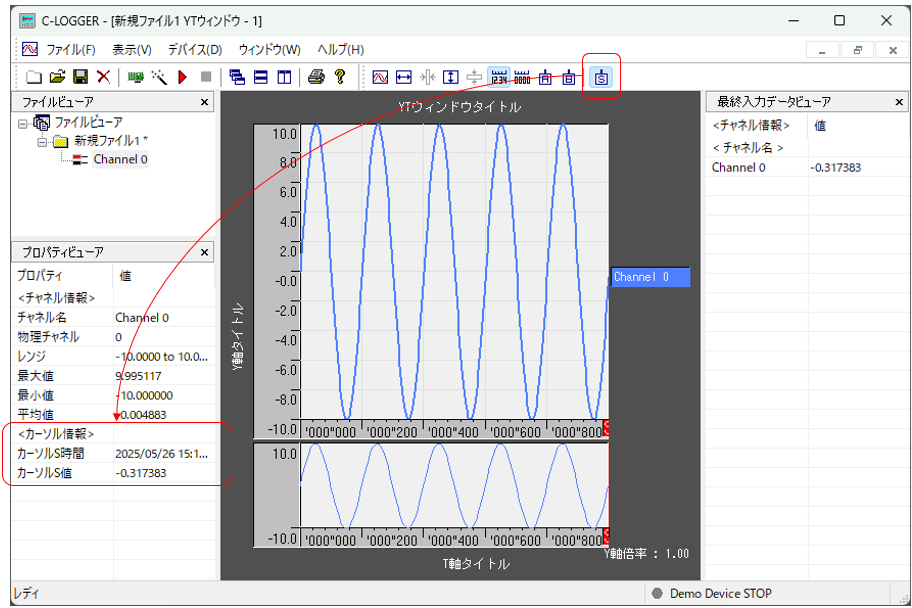

例3)カーソルSを使用

詳細

プロパティ

説明

カーソルS時間

停止トリガが立った時の時間が表示されます。
年/月/日 時:分:秒’ミリ秒”マイクロ秒

カーソルS値

停止トリガが立った位置のデータが表示されます。
