DAQ-LV-WIN提供的VI的基本用法如下。

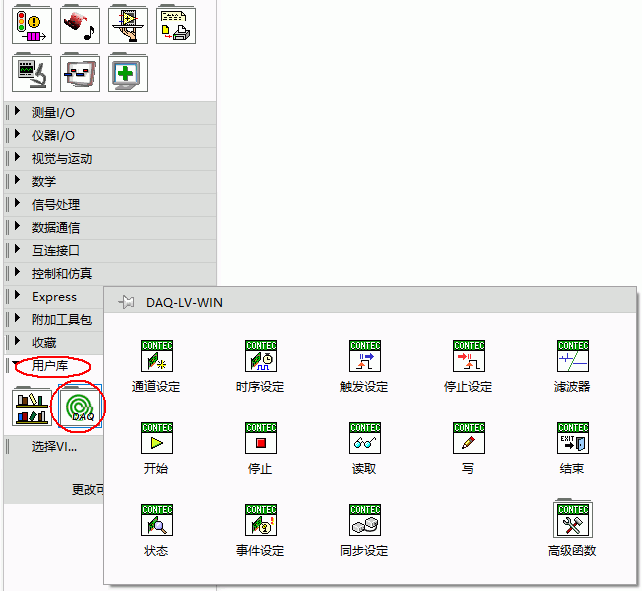

安装DAQ-LV-WIN后，函数选板的[用户库]中
将出现[DAQ-LV-WIN]选板。
请在程序框图中部署使用必要的VI。
从[通道设定]开始，到[结束]为止
|
|
<处理> |
|
|
在上图的中间插入[读取]或[写]就可以实现简单的输入输出
[读取]或[写]部分可以循环执行
|
|
|
|
|
|
|
|
|
|
计数器输入时， 通过执行[开始]开始计数，因此，对于简单的应用程序，[开始]也是必要的。
请参考例子VI的用例。
可以并行执行[读取]和[写]。
|
|
|
|
|
|
|
作为更高级的用途，还可以在动作条件下执行连续动作
请使用[时序设定]、[触发设定]、[停止设定]，追加必要的设定
执行[开始]后，可以按照设定的条件进行动作
执行连续输入(采样)时，[开始]采样后，[读取]收集到的数据
对于具有采样功能的计数器设备，也可以以此形式采样计数值
|
|
|
|
|
|
|
|
|
执行连续输出(连续输出)时，[写]数据后，[开始]数据输出
|
|
|
|
|
|
|
|
|
关于在此没有作为例子列出的VI，请参照例子VI的用法及[说明]中的VI说明。

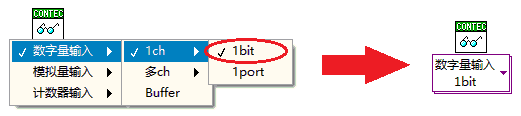

DAQ-LV-WIN的主要VI是多态VI。
在程序框图上部署后，选择多态VI的选择项，
并进行设定和处理。
