计数器输入 动作确认

示例VI文件夹

　32bit environment: C:\Program Files\CONTEC\DAQ-LV-WIN\Samples

　64bit environment: C:\Program Files (x86)\CONTEC\DAQ-LV-WIN\Samples

计数器输入

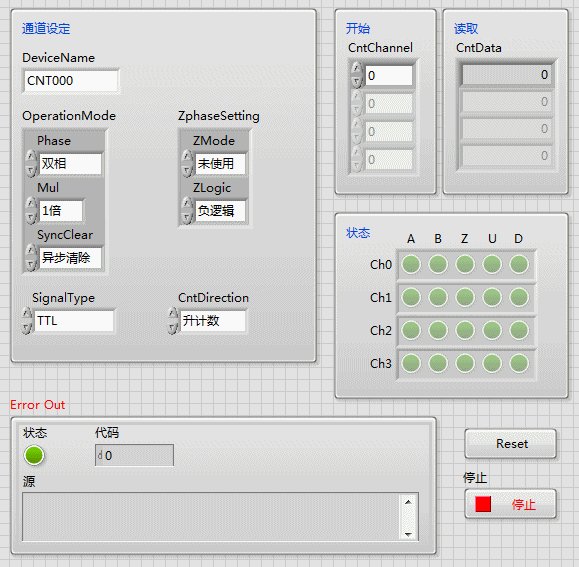

1.从示例VI文件夹中的CNT文件夹打开MonitorCnt.vi

2.在[DeviceName]字段中输入要使用的设备名称。

如果通过设备管理器确认的设备名称为[CNT000]（初始值），则可以保留原样。

3.在[通道设定]列中进行其他设定。

如有不确定性请查看注释等

4.执行VI并向Ch0输入一个脉冲。

请确认[读取]列中的CntData（计数值）更改。

您还可以在[状态]列中检查输入端子的信号变化。

该样本的[状态]列中符号的含义描述如下。

　　 A ：A相的输入状态

　　 B ：B相的输入状态

　　 Z ：Z相的输入状态

　　 U ：通用输入的输入状态

　　 D ：表示计数方向（[OFF]升计数/ [点亮]降计数）

如果可以读取输入脉冲数，则操作确认完成。

请按[停止]按钮关闭VI。
