模拟量输入输出 动作确认

例子VI文件夹

32bit环境: C:\Program Files\CONTEC\DAQ-LV-WIN\Samples

64bit环境: C:\Program Files (x86)\CONTEC\DAQ-LV-WIN\Samples




模拟量输入

1. 打开例子VI文件夹的AI文件夹中的MonitorAi.vi





2. 在[DeviceName]栏输入使用的设备名,执行VI。

如果设备管理器中设备名是[AIO000](初始值),不用修改也可以。



3. 请改变通道0的输入电压,确认AiData的值(电压值)改变。

(如果使用的输入端子不是通道0,利用AiChannel改变要使用的通道号)



如果能读到外部输入的变化,动作检查完成。

请按[停止]按钮,关闭VI。




模拟量输出

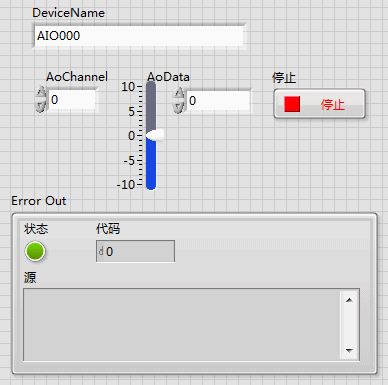

1. 打开例子VI文件夹的AO文件夹中的ControlAo.vi





2. 在[DeviceName]栏输入使用的设备名,执行VI。

如果设备管理器中设备名是[AIO000](初始值),不用修改也可以。



3. 可以操作AoData棒输入电压值,确认通道0的输出(电压值)改变。

(如果使用的输出端子不是通道0,利用AoChannel改变要使用的通道号)



如果能确认输出到外部的变化,动作检查完成。

请按[停止]按钮,关闭VI。
