数字量故障保护 [DoFailSafe]

执行后,您可以通过LED的ON/OFF来检查故障安全功能的激活状态。

重置时,在PatternData中指定数据,然后按Reset按钮。

要结束动作,请按“停止”按钮。

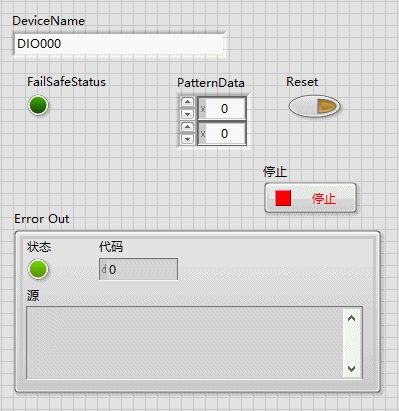

前面板




程序框图




例子解说

这是具有故障安全功能的数字设备的专用例子。

有关如何使用高级函数“故障安全功能”的信息,请参考此示例。

使用实用程序软件(CONTEC Device Utility)来设置故障安全功能本身。



由于此示例的性质,即使发生错误,它也不会结束,会在“错误输出”中显示错误并继续运行。
 当您要停止时,单击“停止”按钮退出循环。

根据您使用的产品和通信状态,发生超时等错误时,会花费一些时间。
 在这种情况下,请注意,在一段时间,VI无法操作。
 如果按下停止按钮并等待,则VI将在发生错误后退出。

如果发生“指定了无效的ID”错误,则初始化失败,
 因此即使按原样执行恢复也将无法进行。
 单击“停止”按钮结束示例,使用Ping等检查与目标设备的通信,然后重试。

 另外,请确保设备名称(DeviceName)匹配。
