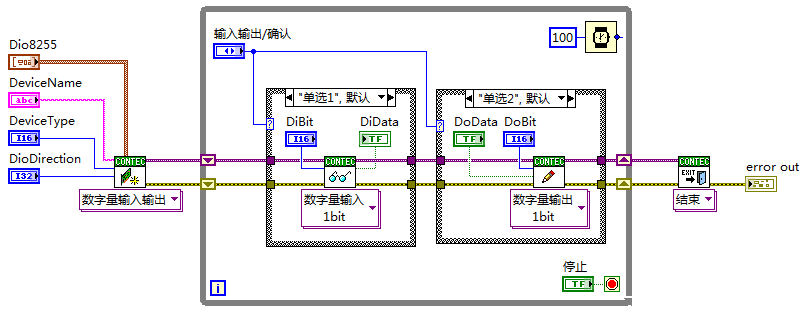

这是支持双向型的数字量输入输出设备的例子。
使用说明
1，在[DeviceType]中选择所使用设备的类型。
2，根据双向设备的类型使用[DioDirection]或[Dio8255]设定输入输出方向。
3，在[输入输出执行/确认]中选择动作的方向。
4，执行VI，进行动作确认。
5，点击[停止]按钮结束动作。
使用96点型的8255设备，下拉[Dio8255]栏设定4个芯片。
非双向型的[通常型]设备，输入口和输出口都分别以0开始, 因此，存在[输入口号0]及[输出口号0]。
双向型设备，不管输入输出的设定状态，口号不变。 例如，24点的双向型设备，一个口8位，口号是0，1，2共3个口。 假如设定这3个口为[输入，输出，输入]的话，进行输出的口号是1。 请注意不是0。
|
