数字量1位输入 [SimpleDi]

数字量输入最简单的使用例子。

运行,在初始状态,用LED的ON/OFF确认bit0(第一个输入端子)的状态。


前面板

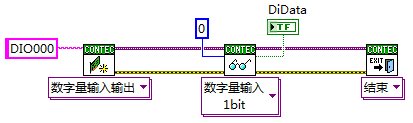

程序框图


例子解说

向现有的应用程序中追加数字量输入处理时,请参考此例子。

除了数字量设备,模拟量设备及计数器设备也可以用。请参考以下内容。



使用模拟量设备进行数字量输入输出时,在[通道设定]的选择器中选择[AIO设备]。

另外,请注意设备名(DeviceName)不是[DIOxxx],应该是[AIOxxx]。

使用计数器设备进行通用数字量输入输出时,在[通道设定]的选择器中选择[CNT设备]

或[CNT Busmaster设备]。

此时,也请注意设备名(DeviceName)应该是[CNTxxx]。

另外,使用计数器设备时,要指定通道号给DiBit。
