数字量1口输入 [PortDi]

与数字量1位输入一样简单的使用例子。

运行,在初始状态,确认port0(前8位)的输入状态,以16进制表示。


前面板

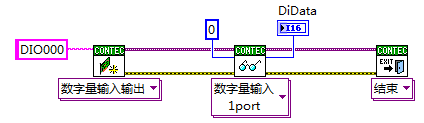

程序框图


例子解说

向现有的应用程序中追加数字量输入处理时,请参考此例子。

除了数字量设备,模拟量设备及计数器设备也可以用。请参考以下内容。



使用模拟量设备进行数字量输入输出时,在[通道设定]的选择器中选择[AIO设备]。

另外,请注意设备名(DeviceName)不是[DIOxxx],应该是[AIOxxx]。

使用计数器设备进行通用数字量输入输出时,在[通道设定]的选择器中选择[CNT设备]

或[CNT Busmaster设备]。

此时,也请注意设备名(DeviceName)应该是[CNTxxx]。

另外,使用计数器设备时,DiPort固定为0,全部通道的通用数字量输入统一读取。
