数字量输入计数器 [DiCounter]

在“计数器通道”栏中指定使用数字量输入计数器功能的通道，
并在开始之前在“计数匹配设定”栏中设置计数匹配事件。
可以通过“计数器开始”按钮开始计数，并通过“计数器停止”按钮停止计数。

要结束动作，请按“停止”按钮。

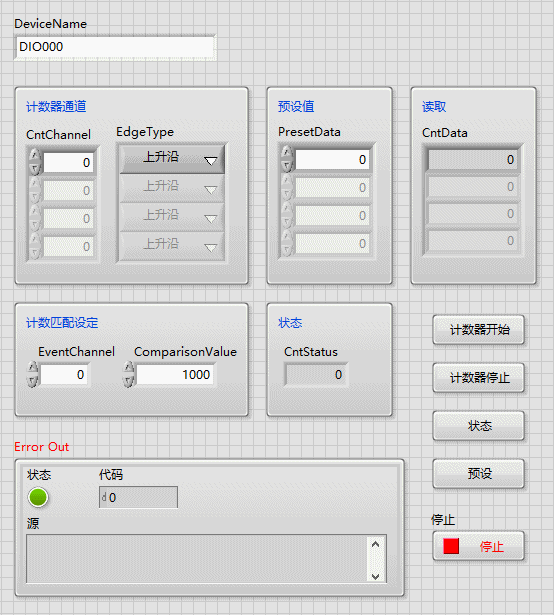

前面板

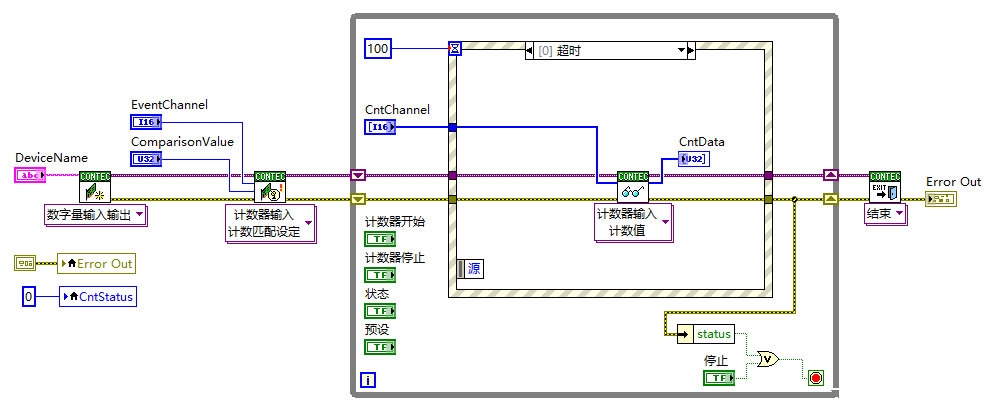

程序框图

例子解说

具有计数器功能的数字设备专用例子。
单击“状态”按钮以更新“状态”栏中的“ CntStatus”。

有关“ CntStatus”值的含义，请参见VI参照的“状态 - ⑥计数器输入”。

单击“预设”按钮，将“预设值”栏中的设定值应用于计数值。

当该例子与DIO-0404LY-WQ一起使用时，由于DIO-0404LY-WQ不支持计数匹配，
　因此“计数匹配设定” VI中仍将发生错误。
　请通过删除“计数匹配设定”VI 或
　使用“框图禁用结构”以便不执行“计数匹配设定”VI。

该例子只能与具有计数器功能的数字设备一起使用。
　如果您使用计数器设备（型号以“CNT”开头），请使用此示例。
