这是用于检查具有同步连接连接器的计数器的同步动作的示例。

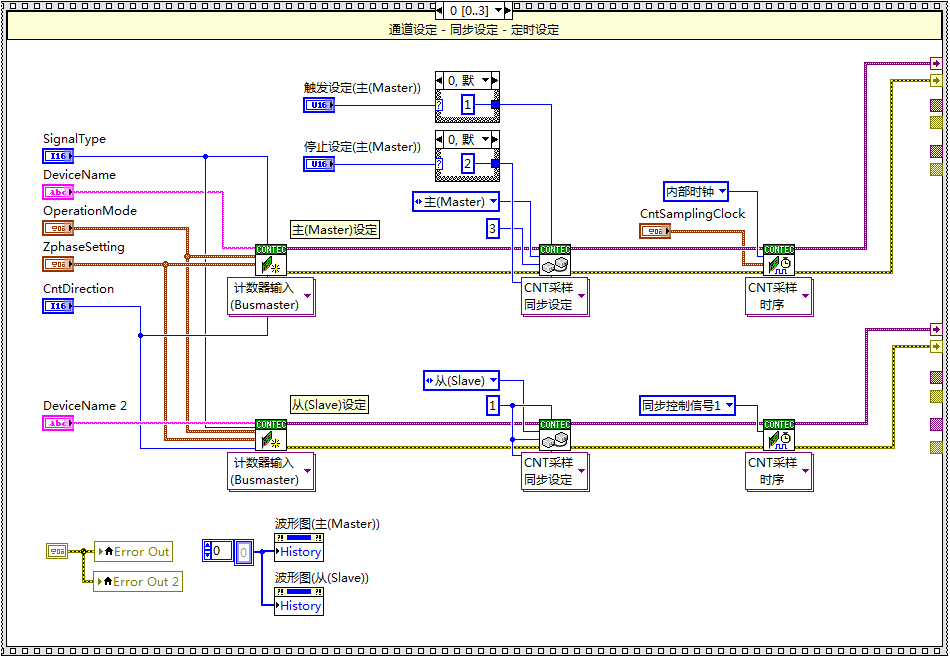

在该示例中，通过同步两个计数器件的[时钟启动/停止]来执行采样。
有关同步设定的详细信息，请参见VI参照中的[同步设定 - ③CNT设备]。

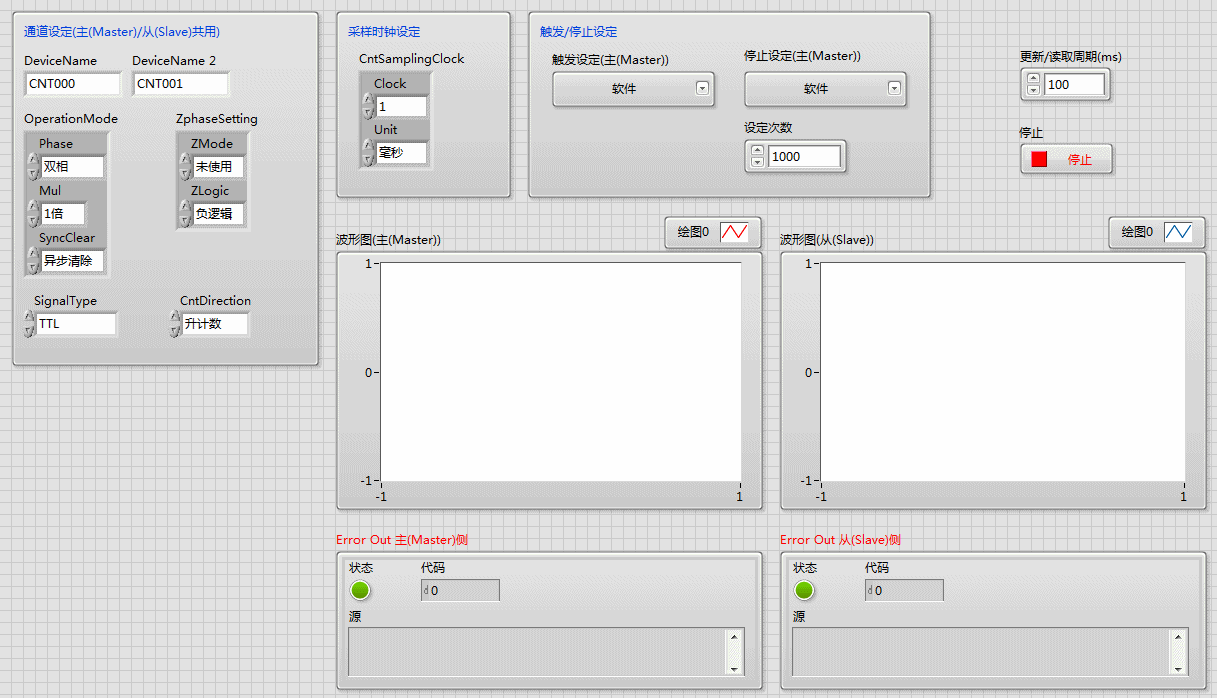

[通道设定]列中的计数器输入的每个设定对于两个计数器设备是通用的。
[采样时钟设定]是主端设备的设定，但是从设备也执行同步操作。
[触发/停止设定]是主机侧的设定，并指定采样开始/停止条件。
·触发设定：可以选择[软件]，[外部下降沿触发]，[外部上升沿触发]
·停止设定：可以选择[软件]，[外部下降沿触发]，[外部上升沿触发]，[设定次数完成]
在[设定次数完成]的情况下，请注明[设定次数]
从设备侧与主设备侧同步开始和停止。
要停止操作，请按[停止]按钮。
