计数匹配事件 [CntMatch]

这是一个检查计数器设备计数匹配功能的操作的示例。

当使用此功能时，可以通过[状态]VI检测计数值达到指定值（计数匹配），

并且还可以在计数匹配时输出单触发脉冲。

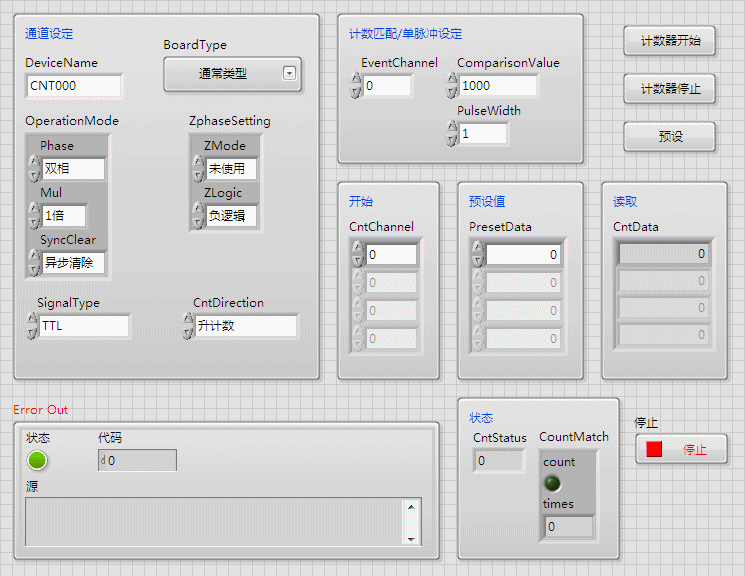

前面板

程序框图

示例说明

在此示例中，事件设定，预设和状态显示的通道号[CntChannel]为[EventChannel]。

使用手顺

1.[通道设定]列设定

　对于[BoardType]，对于具有采样功能的类型选择[Busmaster类型]，对于其他情况选择[通常类型]

2.[计数匹配/单脉冲设定]列设定

・ 使用[EventChannel]指定要设定的通道号

・ 使用[ComparisonValue]指定计数以用于计数匹配

・ 使用[PulseWidth]指定计数匹配时进行输出的单触发脉冲宽度

3.在[开始]列中，指定要计数的通道

您可以指定一个或多个任意通道

4.执行VI后，按[计数器开始]开始计数

5.在计数过程中按[计数器停止]，可暂停计数

6.按[停止]按钮结束操作

关于如何阅读[状态]列

·[CntStatus]是计数器输入的状态值，即使未开始计数，此值也会发生变化

·计数匹配时，[CountMatch]的[count]会点亮一次

·[CountMatch]的[times]表示计数匹配次数，计数匹配后变为1

有关各项目的详细信息，请参阅VI参考中的[状态VI - ⑥计数器输入]。
