模拟量1通道连续输入(外部触发开始) [SamplingAiTrg]



对通道0(第一个输入端子)的输入电压(或电流)值进行采样。

运行,变为等待触发的状态,当触发信号输入时开始采样。

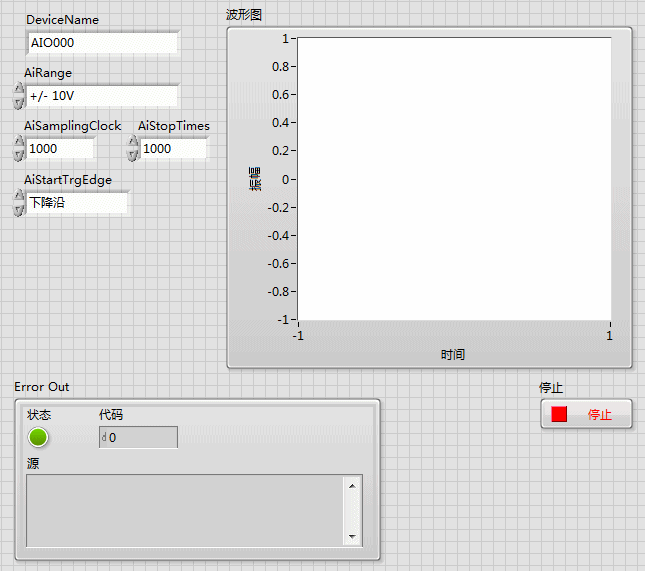

前面板

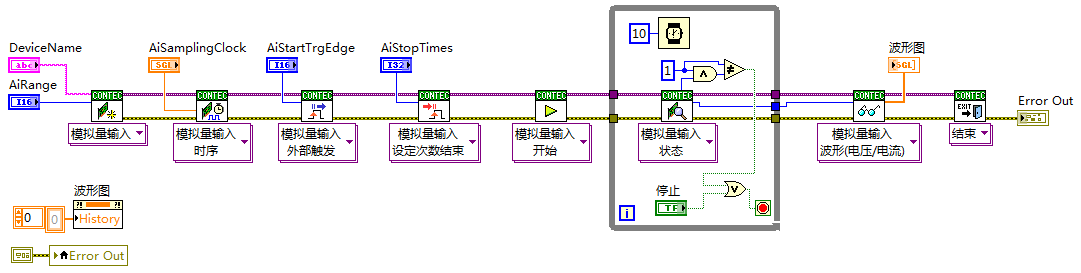

程序框图


例子解说



在初始状态,周期1毫秒(1000uSec)采样1000次,结果将在图表中显示。

在触发信号输入之前,如果要在中途结束的话,请点击[停止]按钮。



初始状态是,周期1毫秒采样1000次,图表中将显示1秒的信号变化。

在[通道设定]中可以追加设定输入方式。
