写

执行数子量输出、模拟量输出，及计数器的预设

连续输出(连续输出)时，使用这个VI设定要输出的数据

　

多态VI 选择器菜单

　

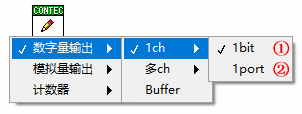

① 数字量输出(1bit)

要进行1位的数字量输出时选择 *1

② 数字量输出(1port)

要进行1口(8位)统一数字量输出时选择 *2

③ 数字量输出(多bit)

要进行多位统一数字量输出时选择

④ 数字量输出(多port)

要进行多口统一数字量输出时选择

⑤ 数字量输出(Buffer)

要进行数字量输出的连续输出时选择 *3

　

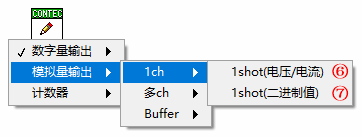

⑥ 模拟量输出(1ch：电压/电流)

指定电压/电流值，1通道模拟量输出一次时选择

⑦ 模拟量输出(1ch：二进制值)

指定二进制值，1通道模拟量输出一次时选择

⑧ 模拟量输出(多ch：电压/电流)

指定电压/电流值，多通道统一模拟量输出一次时选择

⑨ 模拟量输出(多ch：二进制值)

指定二进制值，多通道统一模拟量输出一次时选择

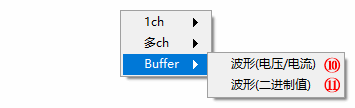

⑩ 模拟量输出(Buffer：电压/电流)

设定电压/电流值的数据，连续模拟量输出时选择

⑪ 模拟量输出(Buffer：二进制值)

设定二进制值的数据，连续模拟量输出时选择

　

⑫ 计数器预设

任意设定（预设）计数器的值时选择 *4

　

　

*1 也支持模拟量设备、计数器设备的数字量输出

　

*2 也支持模拟量设备的数字量输出

　

*3 只能用于以下的Busmaster类型的数字量设备

PIO-32DM(PCI)、DIO-32DM2-PE、DIO-32DM3-PE

　

*4 还支持数字设备的计数器

　

　

　

模拟量输入输出的二进制值

例如12位分辨率的模拟量设备，作为硬件的动作，把设定范围的电压幅

分割为4096（12位）份，这个值叫做二进制值。

例：±10V范围的时候，

二进制值 0 相当于 -10V， 二进制值 2047 相当于 约0V，二进制值 4095 相当于 +10V，

二进制0与1的电压差约为0.004883V(4.883mV)

　

电压值直观易于明白，但是二进制值是硬件直接使用的值，

没有电压转换时的计算误差，该数值更精确。

另外，电流也是一样的。
