事件设定
③ HW事件设定 [cnt_event_hw.vi]

　选择设定计数器设备的硬件事件

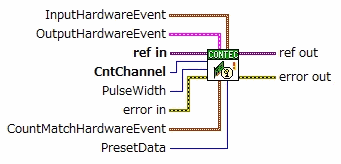

IN / OUT端子布局

输入端子

[必需]

指定设定硬件事件的通道号

指定要由硬件事件（如计数匹配）输出的单触发脉冲的脉冲宽度

在带有采样功能的设备和其他设备中，设定范围和脉冲宽度不同

・在带有采样功能的计数器的情况下

・在 带有采样功能的计数器以外的情况下

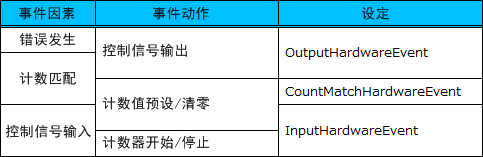

当进行此设定时，可以根据计数器设备的状态将信号输出到外部

输出控制信号的硬件事件在双元素集群中指定

■元素1：  输出事件类型（EventType）

　指定输出具有五个布尔值的控制信号的事件源

　任何一个或多个因素可以设定为True

　当所有因素都为False时，控制信号输出端子可用作通用输出

　*在初始状态下，所有因子均为False，用作一般输出

■元素2： 输出信号的逻辑（OutputLogic）

　指定控制输出信号的输出逻辑

0：负逻辑

1：正逻辑

通用输出可以用[写 - ①数字量输出（1bit）]执行

　此时，指定DoBit的通道号

进行此设定时，可以在计数匹配的定时自动更改计数值

计数匹配的硬件事件在双元素集群中指定

■元素1：计数匹配事件类型（EventType）

　指定在计数匹配时执行的硬件事件

　*在初始状态下，事件指定无效，不执行计数匹配硬件事件

■元素2：比较寄存器号（RegisterNo）

　指定比较寄存器号以执行计数匹配

　设定范围：0或1

当此设定时，计数器可通过信号输入从外部控制到计数器装置

控制信号输入的硬件事件在三元组集群中指定

处理元素1（EventType），元素2和元素3（RF0，RF1）是伴随的设定

■元素1：输入事件类型（EventType)

　通过输入控制信号指定要执行的硬件事件

　*在初始状态下，不执行硬件事件，而是用作通用输入

　・计数器开始/停止

　从RF0 的条件开始，从RF1 的条件停止。

　・在计数值预设的情况下

　预设RF0 条件

　・当计数值清零时

　　以RF0 的条件清零

■元素2：控制输入触发边沿0（RF0）

■元素3：控制输入触发边沿1（RF1)

　指定控制信号输入的方向执行由元素1（EventType）指定的处理

0：不执行

1：上升沿执行（当输入信号从低电平变为高电平时，执行）

2：下降沿执行（当输入信号从高电平变为低电平时，执行）

　请为通用输入指定0或无需设定RF1

*通用输入可以用[读取 - ①数字量输入（1bit）]执行

　在这种情况下，请指定DiBit的通道号

　此外，还可以使用[读取 - ②数字量输入（1port）]共同读取所有通道

指定显示硬件事件时使用的预设值

设定范围： 0〜4,294,967,295 （FFFFFFFFH）

此设定仅在满足硬件事件条件时使用

　如果要立即更改计数值，请执行[写]计数器预设
