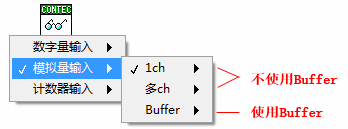

使用模拟量设备，进行模拟量输入的时候选择
DeviceName |
初始值： "AIO000" |
[必须]
指定要使用的设备的名称（Device Name）
可以在设备管理器中设定及确认Device Name
AiRange |
[-1]可设定 |
初始值： -1（不变更） |
指定模拟量输入范围
范围 |
值 |
|
范围 |
值 |
|
范围 |
值 |
|
范围 |
值 |
±10V |
0 |
|
±0.25V |
8 |
|
0 - 10V |
50 |
|
0 - 0.1V |
58 |
±5V |
1 |
|
±0.125V |
9 |
|
0 - 5V |
51 |
|
0 - 0.05V |
59 |
±2.5V |
2 |
|
±0.1V |
10 |
|
0 - 4.095V |
52 |
|
0 - 0.025V |
60 |
±1.25V |
3 |
|
±0.05V |
11 |
|
0 - 2.5V |
53 |
|
0 - 0.0125V |
61 |
±1V |
4 |
|
±0.025V |
12 |
|
0 - 1.25V |
54 |
|
0 - 0.01V |
62 |
±0.625V |
5 |
|
±0.125V |
13 |
|
0 - 1V |
55 |
|
0 - 20mA |
100 |
±0.5V |
6 |
|
±0.01V |
14 |
|
0 - 0.5V |
56 |
|
4 - 20mA |
101 |
±0.3125V |
7 |
|
|
|
|
0 - 0.25V |
57 |
|
1 - 5V |
150 |
*关于可设定的范围，请参照所使用设备的说明书
*如果在未连接的初始状态，初始设定值由设备决定
请参照[设备特定设定一览]
AiChannelNum |
[-1]可设定 |
初始值： -1（不变更） |
使用Buffer的模拟量输入采样时，指定要使用的通道个数
使用的通道为[Ch0 - Ch(AiChannelNum-1)]
例）指定AiChannelNum为3，Ch0,Ch1,Ch2三个通道顺序使用
*不使用Buffer的模拟量输入不使用此设定
*使用Buffer的模拟量输入,如果在初始状态下未连接，则与指定1相同，使用一个通道
*一部分设备不是以[Ch0,Ch1,Ch2,……]这样按顺序使用，可以使用任何通道
请参照高级函数[AioSetAiChannelSequence_i.vi]
AiInputMethod |
[-1]可设定 |
初始值： -1（不变更） |
指定模拟量输入的连接类型（单端/差动）
0： 单端输入
1： 差动输入
*关于可设定的连接类型，请参照所使用设备的说明书
*在未连接的初始状态，只支持差动输入的设备的初始设定值是1（差动输入）。
其它设备的初始设定值是 0（单端输入）。
