停止设定

连续输入(采样)和连续输出(连续输出)时设定

设定采样或连续输出的停止条件

多态VI 选择器菜单

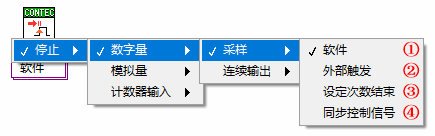

① 软件(DI)

如果要在停止VI执行时停止数字量输入的采样，请选择 *1

② 外部触发(DI)

如果要在外部触发输入时时停止数字量输入的采样，请选择 *1

③ 设定回数结束(DI)

如果要在完成了所设定的次数时停止数字量输入的采样，请选择 *1

④ 同步控制信号(DI)

如果要在同步控制信号输入时停止数字量输入的采样，请选择 *1 *2

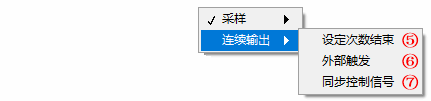

⑤ 设定回数结束(DO)

如果要在完成了所设定的次数时停止数字量输出的连续输出，请选择 *1

⑥ 外部触发(DO)

如果要在外部触发输入时时停止数字量输出的连续输出，请选择 *1

⑦ 同步控制信号(DO)

如果要在同步控制信号输入时停止数字量输出的连续输出，请选择 *1 *2

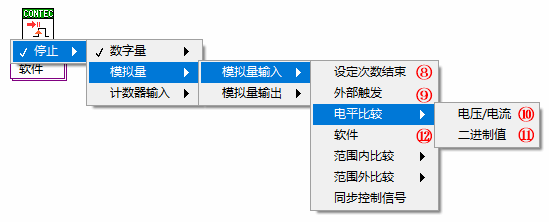

⑧ 设定回数变换结束(AI)

如果要在变换完成了所设定的次数时停止采样，请选择

⑨ 外部触发(AI)

如果要在外部触发输入时停止采样，请选择

⑩ 电平比较(电压/电流)

如果要在达到指定的[电压/电流]电平时停止采样，请选择

⑪ 电平比较(二进制值)

如果要在达到指定的[二进制值]电平时停止采样，请选择

⑫ 软件(AI)

如果要在停止VI执行时停止采样，请选择

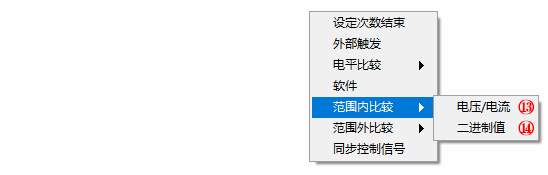

⑬ 范围内比较(电压/电流)

如果要在达到指定范围内的[电压/电流]时停止采样，请选择

⑭ 范围内比较(二进制值)

如果要在达到指定范围内的[二进制值]时停止采样，请选择

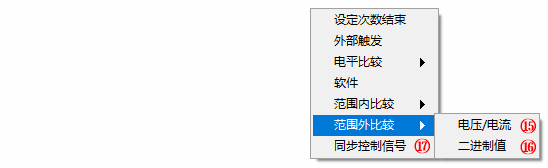

⑮ 范围外比较(电压/电流)

如果要在达到指定范围外的[电压/电流]时停止采样，请选择

⑯ 范围外比较(二进制值)

如果要在达到指定范围外的[二进制值]时停止采样，请选择

⑰ 同步控制信号(AI)

如果要在同步控制信号输入时停止采样，请选择 *2

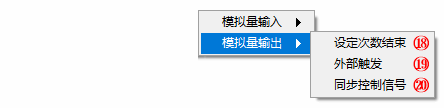

⑱ 设定回数变换结束(AO)

如果要在写入的数据全部被输出时停止输出波形，请选择

⑲ 外部触发(AO)

如果要在外部触发输入时停止输出波形，请选择

⑳ 同步控制信号(AO)

如果要在同步控制信号输入时停止波形输出，请选择 *2

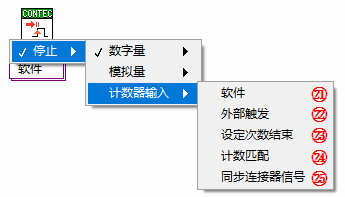

21 软件(CNT)

如果要在停止VI执行时停止计数器输入的采样，请选择 *3

22 外部触发(CNT)

如果要在外部触发输入时停止停止计数器输入的采样，请选择 *3

23 设定次数结束(CNT)

如果要在变换完成了所设定的次数时停止计数器输入的采样，请选 择 *3

24 计数匹配

如果要在指定通道的计数匹配发生时停止计数器输入的采样，请选择 *3

25 同步连接器信号

如果要在同步控制信号输入时停止计数器输入的采样，请选择 *2 *3

*对于模拟量输入、模拟量输出，可选择的触发种类由设备决定

  请参照[设备特定设定一览]

*1 只能对以下Busmaster类型的数字量设备进行设定

PIO-32DM(PCI)、DIO-32DM2-PE、DIO-32DM3-PE

*2 只能在具有同步控制连接器的设备上进行设定

*3 只能对以下具有采样功能的计数器设备进行设定

CNT32-8M(PCI)、CNT32-4MT(LPCI)

CNT-3208M-PE、CNT-3204MT-LPE

CNT-3204IN-USB
