デジタル入出力サンプル


DncButtonのクリックタイミングを利用してデジタル入出力を行うサンプルです。

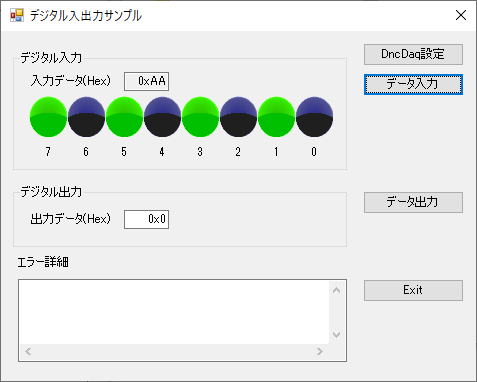

■画面イメージ





■使用手順

  1. データ入力を押下すると入力ポート0のデータがランプとラベルに表示されます。

  2. 「データ出力」を押下することでテキストボックスに入力したデータが出力ポート0に出力されます。

  3. デバイス設定等を変更する場合は「DncDaq設定」ボタンを押下ください。



■デバイス設定

項目

説明

デバイス名

DIO000

デジタルフィルタ

未使用

入出力方向

未使用



■入力タスク設定0

項目

説明

デバイス

DIO000

アクセスタイプ

DigitalPort

入力ポート

0

入力先

DncTextBox

タイミング

DncButton(入力用)クリック時



■入力タスク設定1

項目

説明

デバイス

DIO000

アクセスタイプ

DigitalPort

入力ポート

0

入力先

DncLamp

タイミング

DncButton(入力用)クリック時



■出力タスク設定

項目

説明

デバイス

DIO000

アクセスタイプ

DigitalPort

出力ポート

0

出力元

DncTextBox

タイミング

DncButton(出力用)クリック時
