アナログサンプリングサンプル(Stat連携)


サンプリング機能を用いたアナログ入力のサンプルです。
サンプリング機能で取得したデータは、グラフ表示されます。



DncDaqで入力したデータは、DncStatに渡され、統計演算を行います。

統計演算結果は、DncLabelへデータ連携され、統計結果がラベル上に表示されます。

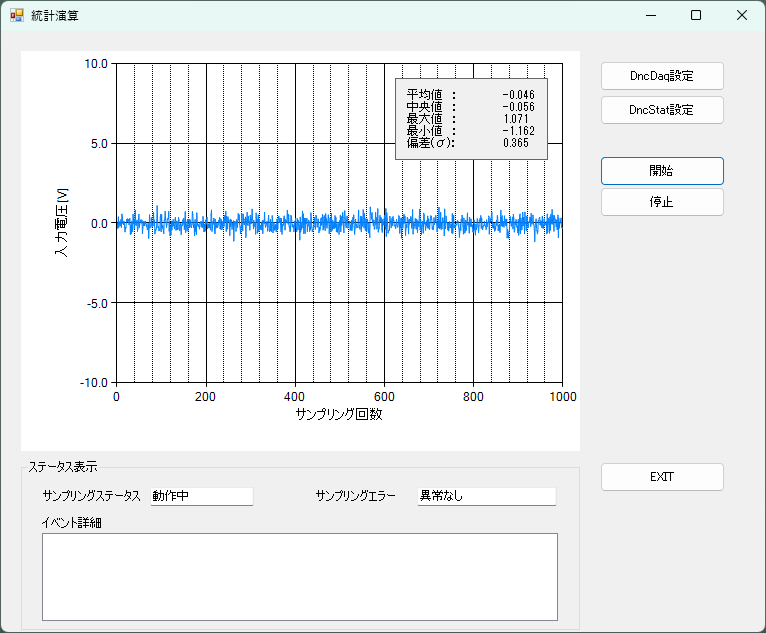

■画面イメージ





■使用手順

  1. 「開始」を押下するとサンプリングおよび、統計演算が開始されます。サンプリングデータがグラフ表示されます。統計結果がラベル上に表示されます。

  2. サンプリングを停止する場合は「停止」を押下ください。

  3. 発生イベントは、「イベント詳細」に表示されます。

  4. DncDaqの設定を変更する場合は「DncDaq設定」ボタンを押下ください。

  5. DncStatの設定を変更する場合は「DncStat設定」ボタンを押下ください。

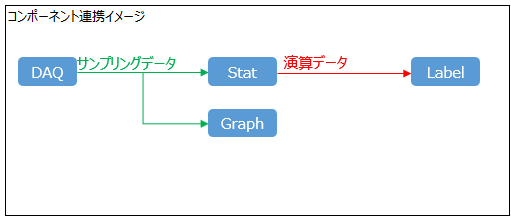

■コンポーネント連携イメージ





■DncDaq/デバイス設定

項目

説明

デバイス名

AIO000

入力方式

シングルエンド

レンジ設定

±10V



■DncDaq/サンプリング設定

項目

説明

サンブリングクロック

内部クロック:1000µsec

入力方式

電圧/電流

開始トリガ

DncButton(開始トリガ用)

停止トリガ

DncButton(停止トリガ用)

データ格納周期

Auto



■DncDaq/タイミング設定

項目

説明

タイミング種類

タイマー使用(1000msec)

タイミング名

Timing_00

開始トリガ

自動(起動時)

停止トリガ

停止トリガ(指定なし)



■DncDaq/入力タスク0設定

項目

説明

デバイス

AIO000

アクセスタイプ

Analog

入力チャネル

0

入力先

DncStat

タイミング

Timing_00

データ連携数

ALL(タスクバッファ内全て)



■DncDaq/入力タスク1設定

項目

説明

デバイス

AIO000

アクセスタイプ

Analog

入力チャネル

0

入力先

DncGraph

タイミング

Timing_00

データ連携数

ALL(タスクバッファ内全て)



■DncStat/データ連携設定

項目

説明

連携先

DncLabel

演算設定

平均値、中央値、最大値、最小値、標準偏差





連携先

DncLabel
