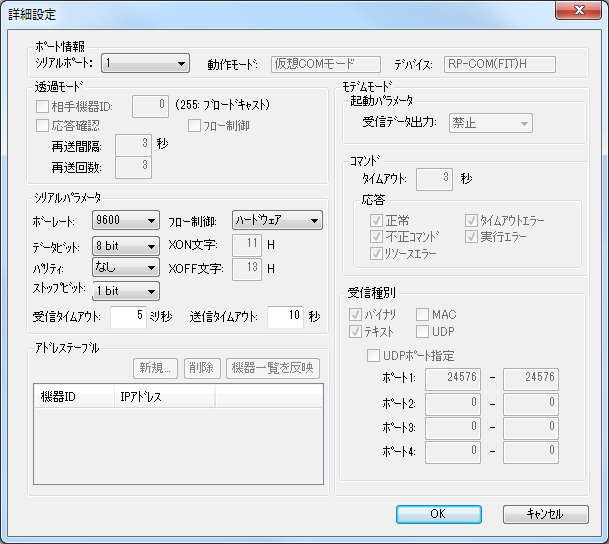

仮想COMモードではシリアルパラメータのみ設定が行えます。
利用方法によって、必須パラメータは異なります。
詳細は下表を参照ください。
仮想COMモード |
必須パラメータ |
受信タイムアウト、送信タイムアウト。 ※その他のパラメータは、プロパティ設定や、アプリケーションから設定を行ってください。 |
|
受信タイムアウト、送信タイムアウト、ボーレート、フロー制御、データビット、パリティ、ストップビット、XON文字/XOFF文字 |
シリアルパラメータは、本機器と接続する相手機器（パソコンのCOM1など）に設定されている値に合わせて設定する必要があります。
・データビット：シリアルポートにおける通信のビット長を設定します。
・パリティ：シリアルポートにおける通信データのパリティの有無を設定します。
・ストップビット：シリアルポートにおける通信データのストップビット長を設定します。
・フロー制御：シリアルポートにおけるフロー制御の方法を設定します。
・XON文字：フロー制御がXON/XOFFに設定された時のXON文字を設定します。
・XOFF文字：フロー制御がXON/XOFFに設定された時のXOFF文字を設定します。
・受信タイムアウト：機器への出力文字間のタイムアウト時間(ミリ秒単位)を設定します。
文字の受信間隔が、ここで設定した時間を経過するとLAN上に送信されます。
・送信タイムアウト：シリアル機器への出力タイムアウト時間(秒単位)を設定します。
