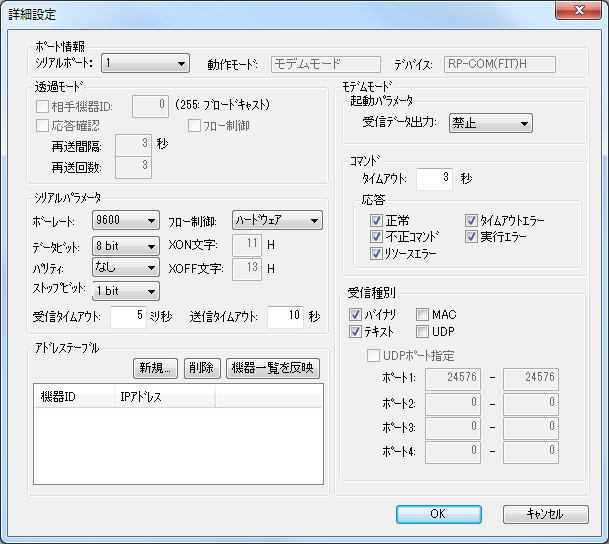

設定が完了したら、OKボタンを押してください。基本設定画面でOKボタンを押すまで、設定は保存されません。
シリアルパラメータは、本機器と接続する相手機器（パソコンのCOM1など）に設定されている値に合わせて設定する必要があります。
応答の設定や、受信種別の設定は、必要に応じて設定を変更してください。
設定が完了したら、OKボタンを押してください。基本設定画面でOKボタンを押すまで、設定は保存されません。
■シリアルパラメータ設定項目
シリアルパラメータは、本機器と接続する相手機器（パソコンのCOM1など）に設定されている値に合わせて設定する必要があります。
・データビット：シリアルポートにおける通信のビット長を設定します。
・パリティ：シリアルポートにおける通信データのパリティの有無を設定します。
・ストップビット：シリアルポートにおける通信データのストップビット長を設定します。
・フロー制御：シリアルポートにおけるフロー制御の方法を設定します。
・XON文字：フロー制御がXON/XOFFに設定された時のXON文字を設定します。
・XOFF文字：フロー制御がXON/XOFFに設定された時のXOFF文字を設定します。
・受信タイムアウト：機器への出力文字間のタイムアウト時間(ミリ秒単位)を設定します。
文字の受信間隔が、ここで設定した時間を経過するとLAN上に送信されます。
・送信タイムアウト：シリアル機器への出力タイムアウト時間(秒単位)を設定します。
■アドレステーブル設定項目
機器IDに対応するIPアドレスを設定します。
IPルータを越えて運用する場合や、あらかじめ、機器IDとIPアドレスを決めて使用する場合に設定してください。
■モデムモード設定項目
・受信データ出力：起動直後から受信データをターミナルに出力するかどうかを設定します。
・タイムアウト：モデムコマンドのタイムアウト時間(秒単位)を設定します。
この時間内に、コマンドの文字列が完了しない場合、そのコマンドは破棄されます。
ただし、ターミナル設定モード時のコマンドは破棄されません。
・応答：モデムコマンドに対する応答の有無をメッセージ別に設定します。
・受信種別：LANからの受信データのターミナルへの出力を許可するパケットのタイプを設定します。
UDPの場合は、受信したいポートの範囲を4組指定することができます。
また、範囲ではなく1ポートのみ指定する場合は、同じ値を設定してください。
■受信パケットタイプ
バイナリ：
・@TXBコマンドで送信されたデータ
・透過モードの機器から送信されたデータ
テキスト：
・@TXTコマンドで送信されたデータ
MAC：
・@TXEコマンドで送信されたデータ
・LAN側で受信したイーサネットフレーム
UDP：
・@TXUコマンドで送信されたデータ
・LAN側で受信したイーサネットフレーム(UDPポートを指定した場合は、そのポートに対するデータ)
(注)MACとUDPの両方を有効にした場合は、UDPとして認識した場合は、UDPデータとして扱われ、それ以外は、MACデータとして扱われます。
