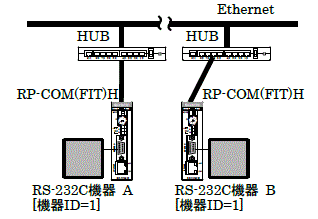

透過モードでの機器構成とケーブル結線は以下のようになります。
・機器１からはRS-232C/422ケーブルでメディアコンバータに接続
・2台のメディアコンバータはHUBを介してネットワークに接続
・機器２からはRS-232C/422ケーブルでメディアコンバータに接続
・基本構成はメディアコンバータ=2台で接続
・メディアコンバータのペアは機器IDで識別
・パソコンから制御する場合は標準COMドライバのインターフェイスでアクセス
・メディアコンバータはLAN上に128ポート(機器IDの最大値)まで接続可能
