GW1-ETH-WQ

■ネットワーク設定

1. ご使用PCと本デバイスをUSB接続した上で、CONTEC Device Utility を起動します。

2. 本デバイスをUSB接続で検出した場合、「Setting mode」ツリーに「GW1-ETH-WQ」と表示されます。

3. 「Setting」タブにて下記「設定項目」の設定を行います。
　高度な設定を行う場合は「Advanced」タブでも設定を行います。

4. 「Save」ボタンをクリックし、設定を保存します。
　設定の書き込み中は、本体LEDが点滅します。
　LEDが点灯に変わったら、対象デバイスは自動的に再起動し、設定が適用されます。
　設定自体はここまでで完了です。

5. デバイスを再検出し、設定内容が適用されていることをご確認ください。

6. 設定内容を変更したい場合、変更後に再度「Save」をクリックしてください。

[デバイス情報エリア]　選択したデバイスの情報を表示します

Device Type	デバイスのタイプを表示します
Device	製品型式を表示します

[設定項目]　選択したデバイスの設定を行うことができます

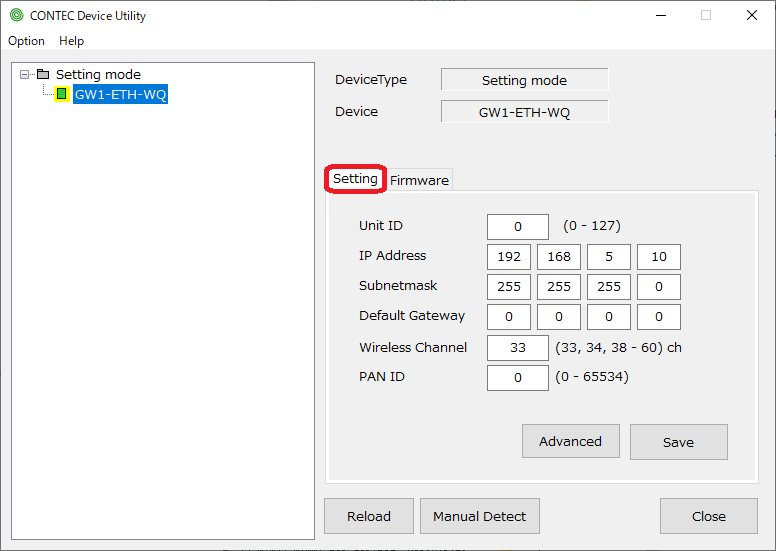

「Setting」タブ
Unit ID	ユニットIDを設定します。本製品を複数台使用する場合、ユニットIDが重複しないように設定する必要があります。　設定可能範囲：　0～127
IP Address	IPアドレスを設定します。*1
Subnetmask	サブネットマスクを設定します。*1
Default Gateway	デフォルトゲートウェイを設定します。*1 設定が不要な場合は 0.0.0.0 を指定します。
Wireless Channel	920MHz帯通信の使用チャンネルを設定します。　設定可能範囲：　33, 34, 38～60
PAN ID	920MHz帯通信の使用PAN IDを設定します。　設定可能範囲：　0～65534

*1 これらの設定はご使用のネットワーク環境に合わせ、適切な値を設定してください。

[Advanced]ボタンをクリックすると、詳細設定ダイアログが表示されます。

「Advanced」ダイアログ
Tx Power	送信出力を設定します。通常は初期値の 20(mW) で使用します。
Bit Rate	ビットレート（通信速度）を設定します。通常は初期値の 100(Kbps) で使用します。
Request Timeout	親機と子機間の通信タイムアウト時間を設定します。初期値は 3000 です。　設定可能範囲：　1000～60000（ミリ秒）
Aging Time	親機と子機間の接続維持時間を設定します。初期値は 600 です。子機の設定を変更している場合、同じ値にすることを推奨します。　設定可能範囲：　60～36000（秒）
Encryption Key	親機と子機間の通信で使用する暗号化キーを設定します。 32桁の16進数で指定し、初期値はすべて 0 です。親機と子機が通信するには、Encryption Keyに同じ値が設定されている必要があります。
Modbus TCP	Modbus機能の有効無効を設定します。 Modbus TCP Slaveに対応し、Modbusマスター機能を持つ上位通信機器からのデータ収集や制御を行うことができます。初期値は Enabled（有効）です。

■ファームウェア更新

1. ご使用PCと本デバイスをUSB接続した上で、CONTEC Device Utility を起動します。

2. 本デバイスをUSB接続で検出した場合、「Setting mode」ツリーに「GW1-ETH-WQ」と表示されます。

3. デバイスを選択して「Firmware」タブをクリックすると、「Current version」に、現在のファームウェアバージョンが表示されます。

4. 「Write new firmware」をクリックすると、ファイルを選択するダイアログが表示されます。
　書き込むファームウェアのファイルを選択してください。

5. ファームウェアの書き込み中は、本体LEDが点滅します。
　LEDが点灯に変わったら、書き込みは完了です。
　対象デバイスは自動的に再起動し、新しいファームウェアが適用されます。
　ファームウェアの更新自体はここまでで完了です。

6. ユーティリティを起動しなおすと、デバイスの再検出を行います。
　「Current version」のバージョンが更新されていることをご確認ください。
