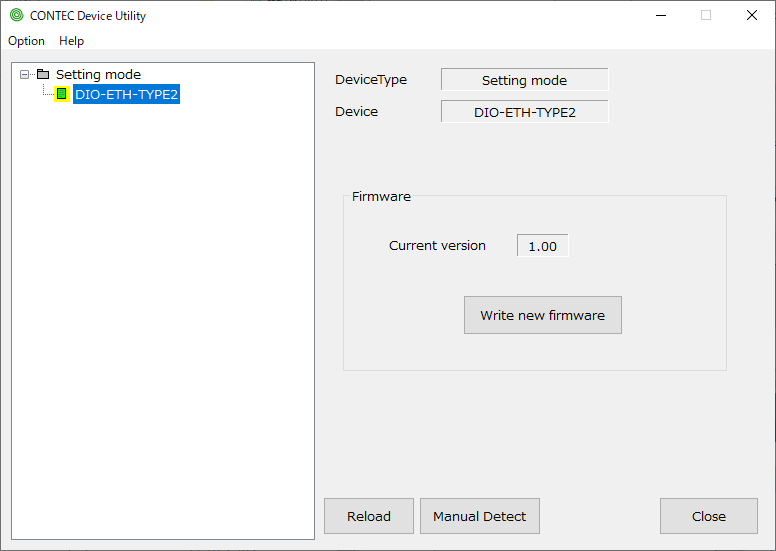

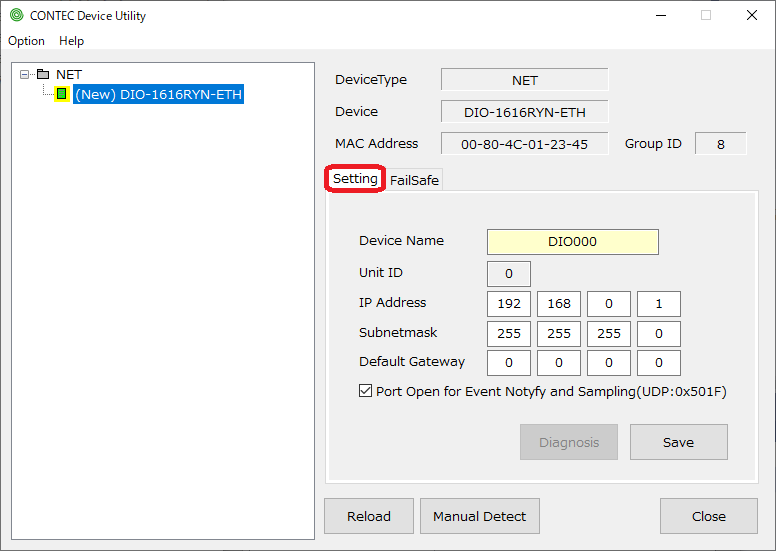

DIO-1616RYN-ETH

Device Type

デバイスのタイプを表示します

Device

製品型式を表示します

MAC Address

MACアドレスを表示します

Group ID

グループID設定値を表示します

Device Name

デバイス名を設定します。

他のデバイスと同じ名前を付けることはできません。
アプリケーションからデバイスを指定する際は、このデバイス名を指定します。

Unit ID

ユニットIDを設定します。*1

本製品を複数台使用する場合、ユニットIDが重複しないように設定する必要があります。
　設定可能範囲：　0～127　（スイッチ設定の場合は0～7）

IP Address

IPアドレスを設定します。*2

Subnetmask

サブネットマスクを設定します。*2

Default Gateway

デフォルトゲートウェイを設定します。*2
設定が不要な場合は 0.0.0.0 を指定します。

Port Open

イベント通知、またはサンプリング機能の通知の利用を指定します。
チェックを外すと、ETHデバイスのイベント通知、または、サンプリング機能は利用できません。

チェックをつけると、PC側のポートが解放され、ETHデバイスのUDP 0X501Fからの接続などを許可します。
また、ファイアウォール設定で、受信規則が追加されます。規則名は以下の通りです。

CONTEC [DIOxxx(デバイス名) DIO-XXX-ETH(デバイス)]

デバイスのイベント通知が正常に動作することを確認できた後は、

必要に応じて、WindowsOSのファイアウォール設定を変更し、システム要求にあったセキュリティレベルへ調整ください。

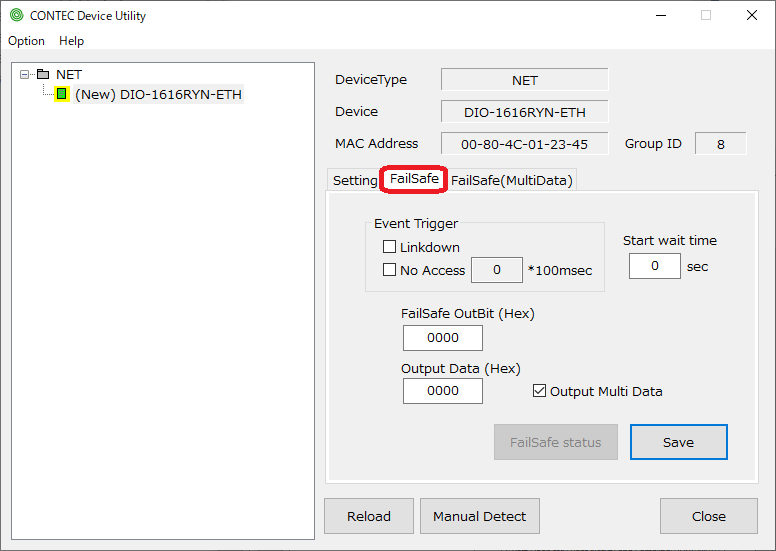

「FailSafe」タブ

Event Trigger

- Linkdown

LANケーブルが断線した場合など、リンクダウン状態になった場合にフェイルセーフを発動させるときに選択します。

Event Trigger

- No Access

ここで設定した時間アクセスが無かったときにフェイルセーフを発動させる場合に選択します。
　設定可能範囲：　1～600（*100ミリ秒）

Start wait time

電源投入後、フェイルセーフ機能を無効にする時間を設定します。

ここで設定した時間が経過後に、フェイルセーフ機能が有効になります。
　設定可能範囲：　0～3600（秒）

FailSafe OutBit (Hex)

フェイルセーフ機能で出力を行う出力端子を指定します。

16進数で指定し、ビットが1の出力端子から出力を行います。
　設定可能範囲：　0000～FFFF

　設定例：　出力端子0,1,2,3を使用する場合、000Fを指定します

Output Data (Hex)

フェイルセーフ機能で出力する出力データを指定します。

16進数で指定し、FailSafe OutBit で1が指定されている出力端子から0または1の出力を行います。
　設定可能範囲：　0000～FFFF

　設定例：　出力端子0,1,2,3の出力を「0,1,0,1」にする場合、000Aを指定します

Output Multi Data

フェイルセーフ発動時に複数のデータを連続出力したい場合にチェックを入れます。

チェックを入れると「FailSafe(MultiData)」タブが現れますので、続けてそちらで設定を行ってください。

FaiSafe status

フェイルセーフの発動状態を確認し、発動時には出力をリセットできます。

このボタンはデバイス名を設定済みの場合に使用可能になります。

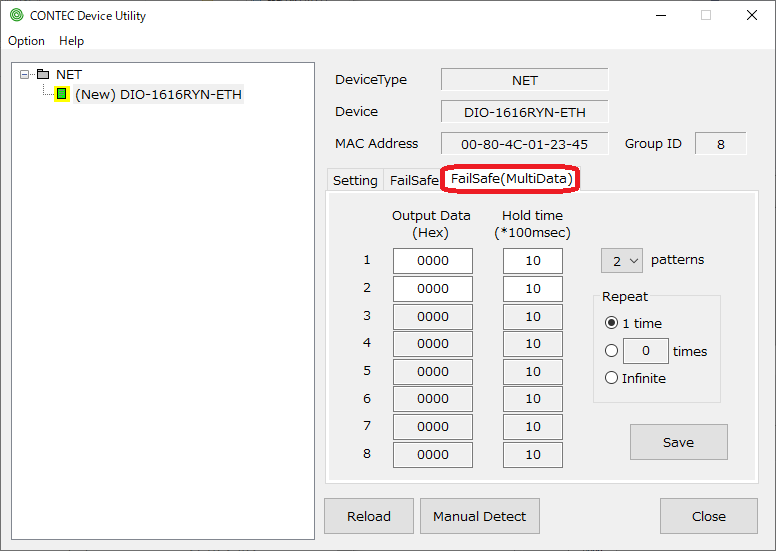

「FailSafe(MultiData)」タブ

Output Data (Hex) 1～8

フェイルセーフ機能で出力する出力データを最大8つ設定できます。
設定方法は上記「Output Data (Hex)」と同じです。

Hold Time (*100msec) 1～8

データの出力時間を100ミリ秒単位で設定します。
この時間経過後、次のデータを出力します。
　設定可能範囲：　1～600（*100ミリ秒）

patterns

出力するデータ数を指定します。

Repeat

patternsで指定したデータ数を出力後、Output Dataの1から再度出力を繰り返すかどうかを設定します。
繰り返しを行わない場合、「1 time」を選択します。
無限に繰り返す場合には、「Infinite」を選択します。
一定回数繰り返すことも可能で、設定範囲は2～255回です。
