■デバイス名設定／ネットワーク設定

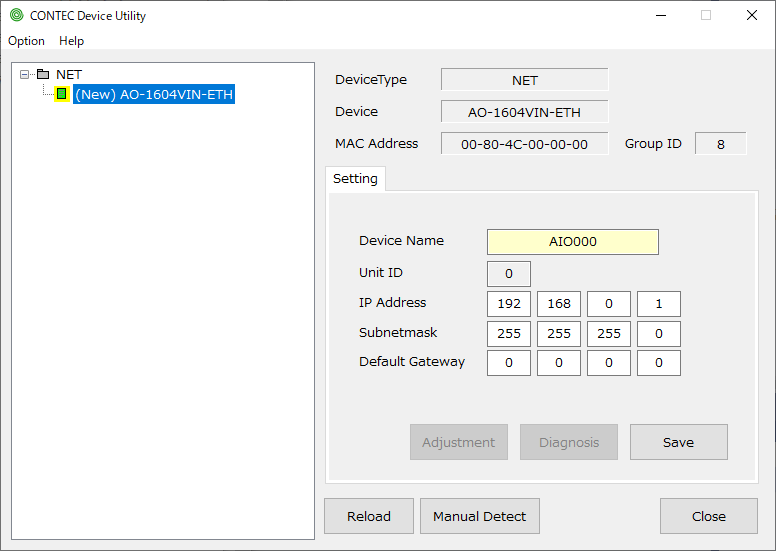

1. ご使用PCと本デバイスをLAN接続した上で、CONTEC Device Utility を起動します。
2. 本デバイスを新規に検出した場合、「NET」ツリーに「(New) AO-1604VIN-ETH」と表示され、「DeviceName」欄に仮のデバイス名が薄黄色で表示されます。
3. 下記「設定項目」の設定を行い、「Save」ボタンをクリックします。
対象デバイスは自動的に再起動し、設定が適用されます。
設定自体はここまでで完了です。
4. デバイス名を設定済みの本デバイスは、「NET」ツリーに「[デバイス名] AO-1604VIN-ETH」と表示され、「DeviceName」欄にデバイス名が白色で表示されます。
5. デバイス名を設定済みの本デバイスを選択した場合、「Adjustment」ボタンが有効になります。
このボタンをクリックすると調整プログラムを起動し、アナログデバイスのオフセット・ゲインの調整が可能です。
詳細は、「ホーム ＞ アナログ入出力用ドライバ ＞ ユーティリティ ＞ 調整プログラム」を参照ください。
6. デバイス名を設定済みの本デバイスを選択した場合、「Diagnosis」ボタンが有効になります。
このボタンをクリックすると診断プログラムを起動し、動作確認が可能です。
詳細は、「ホーム ＞ アナログ入出力用ドライバ ＞ ユーティリティ ＞ 診断プログラム」を参照ください。
7. 設定内容を変更したい場合、変更後に再度「Save」をクリックしてください。
[デバイス情報エリア] 選択したデバイスの情報を表示します
Device Type |
デバイスのタイプを表示します |
Device |
製品型式を表示します |
MAC Address |
MACアドレスを表示します |
Group ID |
グループID設定値を表示します |
[設定項目] 選択したデバイスの設定を行うことができます
Device Name |
デバイス名を設定します。 他のデバイスと同じ名前を付けることはできません。 |
Unit ID |
ユニットIDを設定します。*1 本製品を複数台使用する場合、ユニットIDが重複しないように設定する必要があります。 |
IP Address |
IPアドレスを設定します。*2 |
Subnetmask |
サブネットマスクを設定します。*2 |
Default Gateway |
デフォルトゲートウェイを設定します。*2 |
*1 Group IDが8の場合、ユニットIDは製品本体ロータリースイッチの設定に依存し、ユーティリティでは変更できません。
Group IDがAの場合、ここでユニットIDを設定します。
*2 これらの設定はご使用のネットワーク環境に合わせ、適切な値を設定してください。
■ファームウェア更新
1. 本デバイスの電源をいったん切り、Group IDを「E」に設定します。
2. ご使用PCと本デバイスをLAN接続した上で、CONTEC Device Utility を起動します。

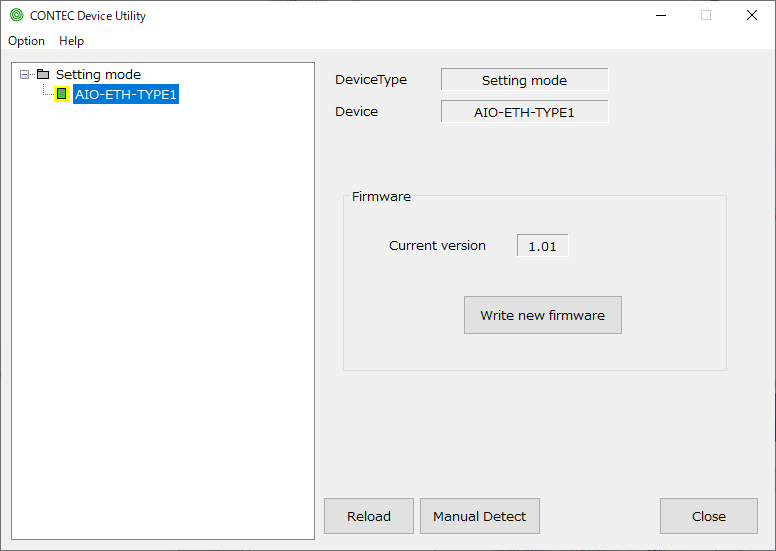

3. Group IDが「E」の状態で本デバイスを検出した場合、「Setting mode」ツリーに「AIO-ETH-TYPE1」と表示されます。
4. デバイスを選択すると「Current version」に現在のファームウェアバージョンが表示されます。
5. 「Write new firmware」をクリックすると、ファイルを選択するダイアログが表示されます。
書き込むファームウェアのファイルを選択してください。
書き込み後、対象デバイスは自動的に再起動し、新しいファームウェアが適用されます。
ファームウェアの更新自体はここまでで完了です。
6. ユーティリティを起動しなおすと、デバイスの再検出を行います。
「Current version」のバージョンが更新されていることをご確認ください。
※AO-1604VIN-ETHは、Group IDを「E」に設定した場合、デバイスのIPアドレスが「192.168.0.1」固定になりますので、ルータ越しに使用している場合などはご注意ください。
※複数台のファームウェア更新を行う場合、必ず1台ずつ作業を行ってください。
