AI-1004LY-WQ-US

■ネットワーク設定

■デバイス名設定

■ファームウェア更新

■ネットワーク設定

1. ご使用PCと本デバイスをUSB接続した上で、CONTEC Device Utility を起動します。

2. 本デバイスをUSB接続で検出した場合、「Setting mode」ツリーに「AI-1004LY-WQ-US」と表示されます。

3. 「Setting」タブにて下記「設定項目」の設定を行います。
　高度な設定を行う場合は「Advanced」タブでも設定を行います。

4. 「Save」ボタンをクリックし、設定を保存します。
　設定の書き込み中は、本体LEDが点滅します。
　LEDが点灯に変わったら、対象デバイスは自動的に再起動し、設定が適用されます。
　設定自体はここまでで完了です。

5. デバイスを再検出し、設定内容が適用されていることをご確認ください。

6. 設定内容を変更したい場合、変更後に再度「Save」をクリックしてください。

[デバイス情報エリア]　選択したデバイスの情報を表示します

Device Type	デバイスのタイプを表示します
Device	製品型式を表示します
Serial number	製品のシリアル番号を表示します
RSSI	親機 GW1-ETH-WQ-US との間の電波強度を表示します電波強度の目安は-70dB以上です。

[設定項目]　選択したデバイスの設定を行うことができます

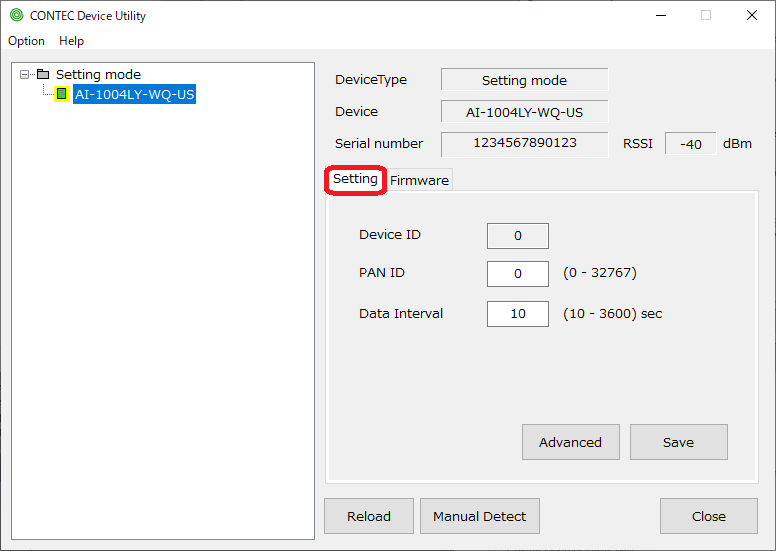

「Setting」タブ
Device ID	1台の GW1-ETH-WQ-US で子機を複数使用する場合、デバイスIDが重複しないように設定する必要があります。 [製品本体のロータリースイッチが F 以外の場合] 　ロータリースイッチの値が表示されます。この画面での変更はできません。 [製品本体のロータリースイッチが F の場合] 　この画面でデバイスIDを設定します。　設定可能範囲：　0～127
PAN ID	無線通信の使用PAN IDを設定します。　設定可能範囲：　0～32767
Data Interval	本デバイスのデジタル入力値を自身の親機であるGW1-ETH-WQ-US へ送信する時間間隔を設定します。　設定可能範囲：　10～3600（秒）

[Advanced]ボタンをクリックすると、詳細設定ダイアログが表示されます。

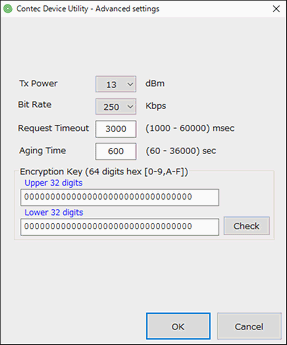

「Advanced」ダイアログ
Tx Power	送信出力を設定します。通常は初期値の 13(dBm) で使用します。
Bit Rate	ビットレート（通信速度）を設定します。通常は初期値の 250(Kbps) で使用します。
Request Timeout	親機と子機間の通信タイムアウト時間を設定します。初期値は 3000 です。　設定可能範囲：　1000～60000（ミリ秒）
Aging Time	親機と子機間の接続維持時間を設定します。初期値は 600 です。通常は初期値で使用しますが、Data Interval設定を変更している場合、Data Interval設定の10倍程度の値に変更することを推奨します。またこの設定を変更する場合、親機の設定も同じ値にすることを推奨します。　設定可能範囲：　60～36000（秒）
Encryption Key	親機と子機間の通信で使用する暗号化キーを設定します。 64桁の16進数で指定し、初期値はすべて 0 です。設定欄は2つに分かれているので、32桁ずつ指定してください。親機と子機が通信するには、Encryption Keyに同じ値が設定されている必要があります。

■デバイス名設定

1. 事前に本デバイスの親機となる GW1-ETH-WQ-US のネットワーク設定を行います。
　本デバイスのLEDが橙色に点灯していれば、GW1-ETH-WQ-US との無線通信が確立しています。

2. ご使用PCと GW1-ETH-WQ-US をLAN接続した上で、CONTEC Device Utility を起動します。

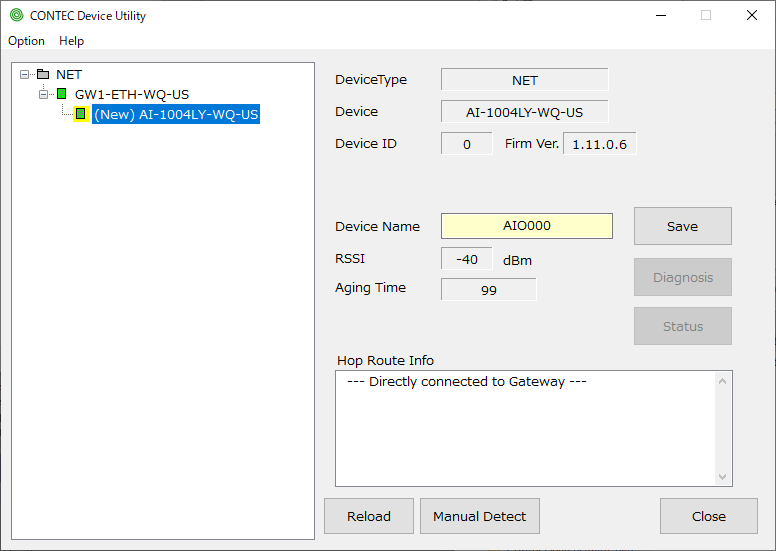

3. GW1-ETH-WQ-US 経由で本デバイスを新規に検出した場合、「NET」ツリーの「GW1-ETH-WQ-US」の下に「(New) AI-1004LY-WQ-US」と表示され、「DeviceName」欄に仮のデバイス名が薄黄色で表示されます。

4. 「DeviceName」欄でデバイス名を指定し、「Save」ボタンをクリックします。
　デバイス名の設定自体はここまでで完了です。

5. デバイス名を設定済みの本デバイスは、「NET」ツリーの「GW1-ETH-WQ-US」の下に「[デバイス名] AI-1004LY-WQ-US」と表示され、「DeviceName」欄にデバイス名が白色で表示されます。

6. デバイス名を設定済みの本デバイスを選択した場合、「Diagnosis」ボタンが有効になります。
　このボタンをクリックすると診断プログラムを起動し、動作確認が可能です。
　また、「Status」ボタンで動作状態を簡易表示することも可能になります。

7. 設定内容を変更したい場合、変更後に再度「Save」をクリックしてください。

※Hop接続している場合は、"Hop Route Info"項目にHop状態が表示されます。
　GW1-ETH-WQ(親機)とAI-1004LY-WQ（子機）とを、Hopせずに直接接続している場合、上記のように"Hop Route Info"項目に"Directly connected to Gateway"と表示されます。

■ファームウェア更新

1. ご使用PCと本デバイスをUSB接続した上で、CONTEC Device Utility を起動します。

2. 本デバイスをUSB接続で検出した場合、「Setting mode」ツリーに「AI-1004LY-WQ-US」と表示されます。

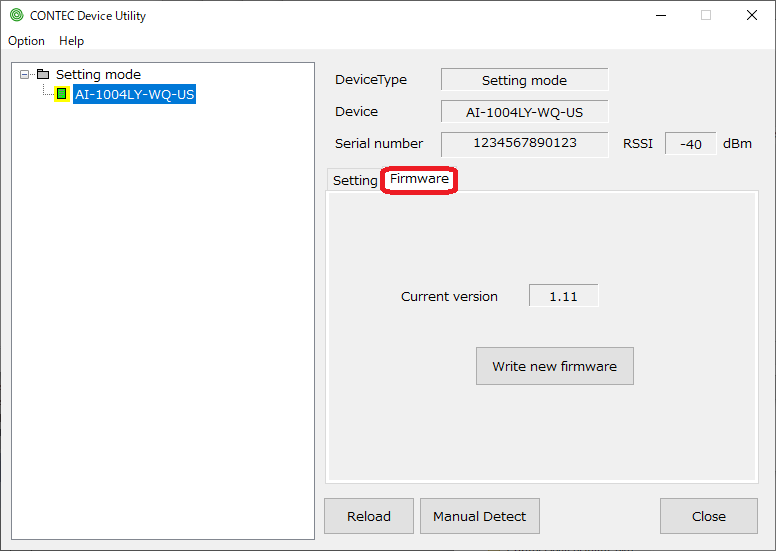

3. デバイスを選択して「Firmware」タブをクリックすると、「Current version」に、現在のファームウェアバージョンが表示されます。

4. 「Write new firmware」をクリックすると、ファイルを選択するダイアログが表示されます。
　書き込むファームウェアのファイルを選択してください。

5. ファームウェアの書き込み中は、本体LEDが点滅します。
　LEDが点灯に変わったら、書き込みは完了です。
　対象デバイスは自動的に再起動し、新しいファームウェアが適用されます。
　ファームウェアの更新自体はここまでで完了です。

6. ユーティリティを起動しなおすと、デバイスの再検出を行います。
　「Current version」のバージョンが更新されていることをご確認ください。
