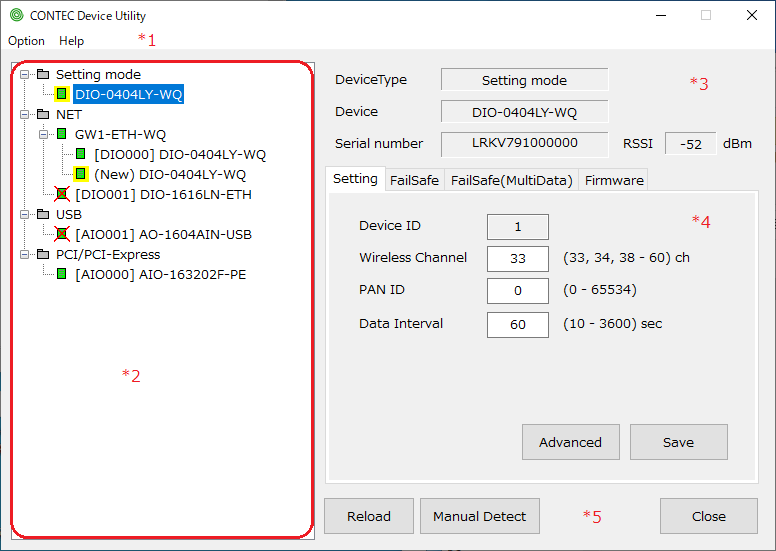

デバイス表示エリア [*2]

CONTEC Device Utilityの画面左側[*2]には、検出されたデバイスがツリー表示されます。
デバイスツリー上でデバイスを選択すれば、画面右側[*3, および、*4]に各デバイスの情報や設定項目が表示されます。

 ツリーには以下の種類があります。

  [Setting mode]
  デバイスの設定や接続が、設定を行うモードになっている場合、ここに表示されます。

  [NET]
  ネットワーク経由で接続されるデバイスはここに表示されます。

  [USB]
  USB接続されているデバイスはここに表示されます。

  [PCI/PCI Express]
  PCに実装されているPCIやPCI Expressボードはここに表示されます。

  [Others]
  その他のデバイスが表示されます。



 各デバイスに表示されるアイコンには以下の種類があります。

アイコン

アイコンの意味

新しく検出したデバイスを示します。
[Setting mode] のデバイスは、各種設定やファームウェア更新を行えます。
[NET] のデバイスは、デバイス名を設定すれば使用することができます。

PCに登録済みのデバイスを示します。
デバイスドライバのAPI関数で使用することができます。

PCに登録済みですが、接続されていないデバイスを示します。
[NET] のデバイスは、ユーティリティで登録を削除できます。
