各種IDの指定方法

I/Oコントローラユニットは、ネットワーク上で接続されているモジュールを管理するために、Group ID、Unit ID、Device IDの3つのIDを設定することによって、それぞれのモジュールを区別します。

■Group ID

Group IDは、I/Oアシストサーバ:SVR-IOAx(FIT)GYの使用有無と、I/Oアシストサーバに管理させるI/Oコントローラユニットを特定するためのIDスイッチです。

I/Oアシストサーバを使用しない場合、Group IDは8に設定してください。CPU-CA20(FIT)GYの場合、Group IDをAに設定すると、F&eIT設定ユーティリティでUnit IDを0〜127まで設定して、I/Oアシストサーバなしで使用することができます。

I/Oアシストサーバを使用する場合、Group IDは8とA以外になり、I/OアシストサーバのGroup IDと管理させるI/OコントローラユニットのGroup IDを同じにしてください。

■Unit ID

Unit IDは、同一Group ID内でI/Oコントローラユニットを区別するためのIDになります。概念的には、Group IDの下位に属するものです。

I/Oアシストサーバを使用しない場合、Unit IDによってI/Oコントローラユニットが区別され、Unit ID:0〜7までの計8台(CPU-CA20(FIT)GYの場合、グループAを使用すれば0〜127までの計136台(8+128))のI/Oコントローラユニットが、同一ネットワーク上で使用できます。

I/Oアシストサーバを使用する場合、Group ID:0〜7までの計8グループ× Unit ID:0〜7まで計64台までのI/Oコントローラユニットが、同一ネットワーク上で使用できます。

■Device ID

デバイスIDは、単一のI/Oコントローラユニットに接続されたデバイスモジュール同士を区別するためのIDです。デバイスIDは、0〜7の範囲で設定でき、最大8台までのモジュールを区別できます。デバイスIDは一つのI/Oコントローラユニットのに接続するデバイス同士で重複しないように設定してください。

■設定方法

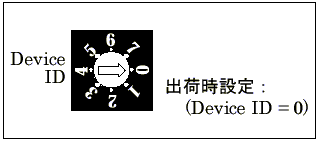

各IDの設定は、モジュールフェイス上のロータリスイッチで設定します。

スイッチをまわして設定してください。
